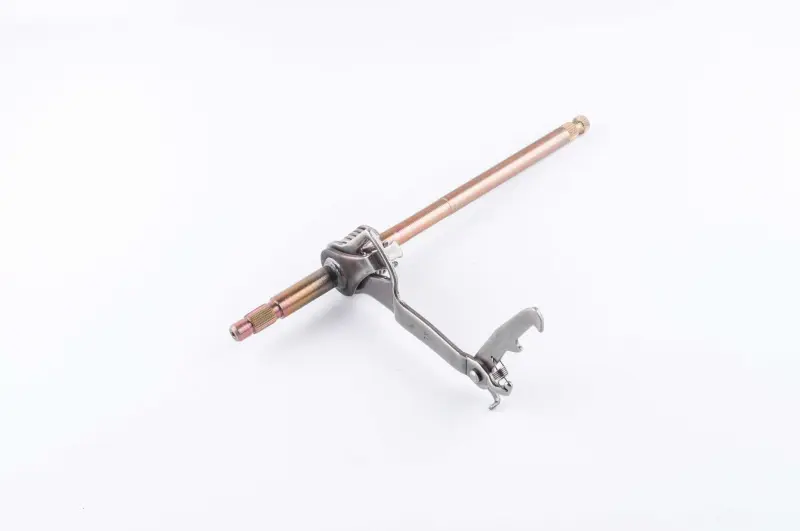

Вал переключения передач Active для полуавтоматической КПП

Вал переключения передач Active для полуавтоматической КПП

Деталь предназначена для механизма переключения передач мопедов Active с четырехтактными двигателями объемом 110–125 см³ и полуавтоматической коробкой. Вал принимает усилие от ножной педали и передает его внутреннему механизму выбора передачи. От его геометрии, состояния шлицев и правильного взаимодействия с сопряженными деталями зависит полнота хода педали и корректное выполнение команды водителя.

Конструкция объединяет длинный вал со шлицевым наружным концом, корпус механизма, рычаг и пружинные детали. Шлицевая часть служит для соединения с педалью переключения, а внутренний рычажный механизм взаимодействует с деталями выбора передачи. Такой формат характерен для двигателей семейства Active с ножным управлением полуавтоматической трансмиссией. Деталь устанавливают вместо поврежденного или изношенного вала при ремонте механизма переключения.

Когда требуется замена

Проверка вала нужна, если педаль получила удар, начала отклоняться относительно обычного положения, не возвращается после нажатия либо имеет чрезмерный свободный ход. Причиной ремонта также могут быть поврежденные наружные шлицы, деформация стержня, износ рычажной части или нарушение работы возвратного механизма. Эти признаки не всегда связаны только с валом, поэтому перед установкой следует осмотреть педаль, точки ее крепления, пружины и сопряженные детали внутри двигателя.

Исправная геометрия особенно важна для полного перемещения механизма на каждом нажатии. Искривленный вал или разбитое шлицевое соединение может уменьшать фактический ход, даже когда педаль движется заметно. Замена изношенной детали помогает восстановить нормальную передачу усилия, но результат также зависит от состояния барабана переключения, фиксирующих деталей и правильности сборки всего механизма.

Как проверить совместимость

• Тип двигателя: исполнение рассчитано на четырехтактные силовые агрегаты мопедного семейства Active.
• Объем двигателя: в карточках точного товара указано применение с версиями 110 и 125 см³.
• Тип коробки: необходим вариант с полуавтоматическим механизмом переключения; вал для другой схемы трансмиссии может отличаться.
• Геометрия: до покупки сравните общую длину, расположение корпуса и рычага, форму изгибов, направление рабочих выступов и расстояния между посадочными участками со снятой деталью.
• Наружное соединение: проверьте диаметр, длину и профиль шлицевой части под штатную педаль.
• Внутреннее сопряжение: должны совпадать форма рычажной части, положение пружин и способ взаимодействия с механизмом выбора передачи.

Название Active охватывает несколько моделей и модификаций, поэтому одного объема двигателя недостаточно для уверенного подбора. На практике решающим остается совпадение конструкции старого вала и типа коробки. Если двигатель ранее ремонтировался или был заменен, ориентируйтесь на фактически установленный силовой агрегат, а не только на обозначение мопеда.

Установка и проверка после ремонта

Монтаж связан с разборкой части механизма двигателя и требует правильного положения рычага и возвратных деталей. Перед сборкой очищают посадочные места, проверяют сопряженные поверхности и оценивают состояние уплотнения в зоне выхода вала. Поврежденное уплотнение или поверхность с выраженной выработкой требуют отдельного внимания. Усилие крепежа и порядок разборки выбирают по руководству конкретного двигателя; произвольное изменение положения деталей может привести к неполному ходу механизма.

После установки педаль должна двигаться без закусывания и самостоятельно возвращаться в исходное положение. До поездки последовательно проверяют выбор всех положений при безопасно вывешенном или неподвижном мопеде согласно процедуре обслуживания конкретной модели. Если ход остается чрезмерным, передача не фиксируется либо педаль возвращается не полностью, эксплуатацию откладывают и повторно проверяют сборку и сопряженные детали. Этот вал подходит для целевого ремонта Active 110–125 см³ при подтвержденном совпадении полуавтоматической схемы и геометрии.
