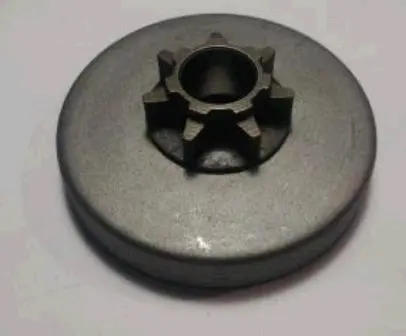

Тарелка сцепления с ведущей звездой для Goodluck GL4500/5200 NEWTOP mod. 2

Тарелка сцепления с ведущей звездой для Goodluck GL4500/5200 NEWTOP, mod. 2

Эта деталь предназначена для ремонта привода пильной цепи бензопил Goodluck GL4500 и GL5200 в исполнении NEWTOP mod. 2. В одной конструкции объединены тарелка сцепления и ведущая звездочка: тарелка взаимодействует с центробежной муфтой, а зубья звездочки входят в зацепление с ведущими звеньями цепи. Такое расположение позволяет передавать вращение двигателя на режущую гарнитуру после набора оборотов.

Как деталь работает в бензопиле

На холостом ходу муфта не должна раскручивать тарелку, поэтому правильно отрегулированная и исправная пильная цепь остается неподвижной. При увеличении оборотов колодки центробежного сцепления прижимаются к внутренней поверхности тарелки, тарелка начинает вращаться, а звездочка протягивает цепь по направляющей шине. Именно через эту деталь сопрягаются сцепление и цепная гарнитура, поэтому состояние посадки, барабана и зубьев непосредственно влияет на плавность передачи вращения.

Замена требуется при выраженной выработке зубьев, повреждении или деформации тарелки, чрезмерном люфте на посадке либо заедании при вращении. Сопутствующими признаками могут быть рывки цепи, посторонний шум со стороны сцепления и ускоренный износ приводных звеньев. Перед ремонтом стоит проверить не только тарелку: похожие симптомы возникают при износе цепи, шины, подшипника или сепаратора, а также при неправильном натяжении и недостаточной смазке гарнитуры.

Подбор версии mod. 2

Для платформ GL4500/5200 продаются разные исполнения тарелок, включая обычную версию и вариант mod. 2. Поэтому одного обозначения модели бензопилы недостаточно. Эта позиция рассчитана именно на исполнение NEWTOP mod. 2; перед покупкой сравните снятую деталь по конструкции и посадочным признакам.

• Сопоставьте наружный диаметр и глубину тарелки, диаметр центрального отверстия и положение посадочной части.
• Проверьте тип привода: здесь тарелка объединена с ведущей звездочкой, тогда как в другой конструкции может применяться отдельный съемный венец.
• Сравните количество, форму и расположение зубьев. Шаг звездочки обязан соответствовать шагу установленной пильной цепи.
• Уточните порядок расположения подшипника или сепаратора, шайб и стопорной детали на валу вашей бензопилы.
• Не ориентируйтесь только на внешний индекс 4500 или 5200: решающим остается совпадение модификации и геометрии снятой тарелки.

Числовые размеры и шаг в названии этой позиции не указаны, поэтому их следует снимать со старой детали либо сверять с документацией конкретной бензопилы. Если зубья новой звездочки не совпадают с ведущими звеньями цепи или тарелка садится с перекосом, устанавливать ее нельзя.

Установка и контроль после ремонта

Работы выполняют на остановленной и остывшей бензопиле, предварительно сняв наконечник со свечи зажигания. Крышку, шину и цепь демонтируют в порядке, указанном в руководстве к пиле. После снятия старой тарелки очистите зону сцепления и осмотрите колодки муфты, пружины, вал, подшипник или сепаратор, шайбы и фиксатор. Детали с трещинами, заметной выработкой или деформацией нельзя оставлять в соединении с новой тарелкой.

Тарелку устанавливают без перекоса и чрезмерного усилия, сохраняя штатную последовательность опорных и стопорных деталей. До монтажа шины проверьте свободное вращение и отсутствие заедания, затем правильно уложите ведущие звенья цепи на звездочку, отрегулируйте натяжение и закрепите крышку. После сборки цепь должна двигаться по шине без подклинивания, оставаться неподвижной на холостом ходу и останавливаться при срабатывании цепного тормоза. Необычный нагрев, шум, боковое биение или движение цепи без нажатия газа требуют остановки пилы и повторной проверки сборки.

Эта тарелка подходит для восстановления привода цепи на совместимой Goodluck GL4500/5200 NEWTOP mod. 2, когда исходная звездочка или барабан уже выработаны. Точное совпадение версии, посадки и параметров цепной гарнитуры помогает вернуть ровное зацепление и не переносить износ старой детали на цепь и шину.
