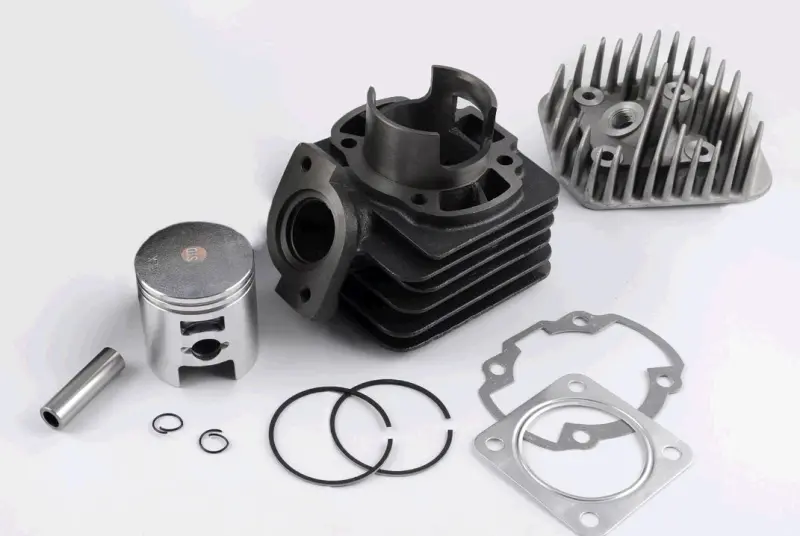

ЦПГ с головкой GINTANA для Honda DIO 75, Ø47 мм, палец 12 мм

ЦПГ GINTANA с головкой для Honda DIO 75

Цилиндро-поршневая группа предназначена для ремонта двигателя скутера Honda DIO в конфигурации 75 см³. Основные параметры для подбора — диаметр 47 мм и поршневой палец диаметром 12 мм. В позицию также входит головка цилиндра, поэтому она подходит для ремонта, при котором требуется заменить не только изношенную поршневую часть, но и верхнюю часть цилиндра. Обозначение GINTANA помогает отличить эту версию от ЦПГ Honda DIO с другими диаметрами и исполнением.

Назначение и особенности конструкции

Поршень движется внутри цилиндра, сжимает топливовоздушную смесь и передает создаваемое при сгорании усилие через палец и шатун на коленчатый вал. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние этих деталей непосредственно влияет на компрессию, запуск двигателя и тягу скутера. Головка закрывает цилиндр сверху и формирует верхнюю часть камеры сгорания.

Цилиндр и головка имеют развитое наружное оребрение. Увеличенная площадь поверхности помогает отводить тепло во время работы двигателя. Конфигурация с головкой удобна при комплексном ремонте: не приходится отдельно подбирать верхнюю деталь под цилиндр диаметром 47 мм. При этом остальные сопрягаемые компоненты двигателя должны соответствовать конкретной модификации Honda DIO.

Что необходимо проверить при выборе

Название модели скутера само по себе не дает полной информации о совместимости: семейство Honda DIO включает разные поколения и исполнения двигателей. Перед покупкой сопоставьте параметры предлагаемой ЦПГ с демонтированными деталями и техническими данными своего двигателя. Ключевыми являются не только заявленные 75 см³, но и фактический диаметр цилиндра, размер пальца, посадочная геометрия и конфигурация головки.

• Диаметр: цилиндр и поршень относятся к размеру Ø47 мм; установка вместо версии другого диаметра без проверки сопрягаемых деталей недопустима.
• Поршневой палец: диаметр 12 мм должен соответствовать поршню, шатуну и подшипнику верхней головки шатуна.
• Посадка цилиндра: сравните расположение крепежных отверстий, форму основания, высоту цилиндра и конфигурацию каналов со снятой деталью.
• Головка: проверьте ее форму, крепление и соответствие используемому цилиндру и двигателю скутера.
• Уплотнения: до начала ремонта определите, какие прокладки и уплотняющие детали потребуются при сборке и входят ли они в приобретаемую позицию.

Когда требуется замена ЦПГ

Проверка цилиндро-поршневой группы актуальна при снижении компрессии, затрудненном запуске, заметной потере тяги, постороннем механическом шуме, повреждении поршня или колец, а также при задирах и выраженной выработке поверхности цилиндра. Решение о замене принимают после разборки, осмотра и измерения деталей. Одновременно следует проверить состояние шатуна, коленчатого вала, подшипника поршневого пальца и посадочных поверхностей картера: неисправность сопрягаемых компонентов может повредить новую ЦПГ.

Рекомендации по установке

Монтаж выполняют на очищенные и неповрежденные посадочные поверхности. Перед сборкой необходимо удалить остатки старых прокладок, не допуская попадания загрязнений внутрь двигателя, проверить свободное движение шатуна и подготовить подходящие уплотнения. Поршневые кольца устанавливают с соблюдением их положения, палец фиксируют стопорными кольцами, а крепеж цилиндра и головки затягивают в последовательности и с моментом, установленными для конкретного двигателя Honda DIO.

После сборки коленчатый вал следует осторожно провернуть вручную и убедиться, что поршень перемещается без заеданий. Первый запуск проводят с контролем герметичности соединений, температуры и отсутствия посторонних звуков. Новая цилиндро-поршневая группа требует аккуратной начальной эксплуатации без резких и продолжительных высоких нагрузок. Такой подход помогает правильно приработать сопряженные поверхности и своевременно обнаружить ошибку сборки.
