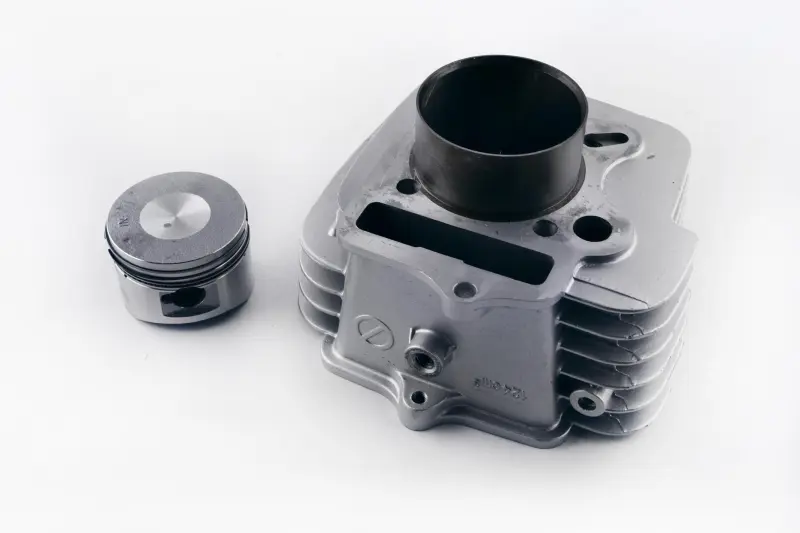

Поршневая группа (ЦПГ) 4T JH125, Ø51,5 мм

Поршневая группа 4T JH125 Ø51,5 мм

ЦПГ предназначена для ремонта четырехтактных двигателей семейства JH125 объемом 125 см³. Основной размер этой версии — 51,5 мм. Деталь применяется в верхней части двигателя, где поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через шатун на коленчатый вал. Исправное состояние этой пары необходимо для нормальной компрессии, уверенного запуска и стабильной работы мотора под нагрузкой.

Цилиндр имеет наружное оребрение, предусмотренное конструкцией двигателя с воздушным охлаждением. Поршень оснащен кольцами, которые участвуют в уплотнении камеры сгорания и контроле масла на стенке цилиндра. ЦПГ рассматривают для замены при повреждении цилиндра или поршня, а также во время ремонта после снижения компрессии. Новый комплект деталей не устраняет причину неисправности автоматически, поэтому перед сборкой необходимо проверить состояние сопряженных частей двигателя.

Как правильно подобрать ЦПГ

Обозначения JH125 и 125 см³ недостаточно для выбора без измерений: для двигателей с таким названием встречаются поршневые группы разных диаметров и конструктивных исполнений. Эта позиция относится именно к версии Ø51,5 мм. Сравнивать следует не внешний вид техники, а параметры снятого цилиндра и поршня, устройство картера, головки и привода газораспределительного механизма.

• Тип двигателя: четырехтактный JH125. Деталь нельзя выбирать для двухтактного мотора или другой архитектуры только по близкому объему.
• Диаметр: требуемое значение — 51,5 мм. Фактический размер старой ЦПГ желательно проверять измерительным инструментом, особенно после предыдущего ремонта двигателя.
• Посадочные параметры: сопоставьте высоту цилиндра, расстояния между шпильками, форму основания, расположение отверстий и прохода цепи ГРМ.
• Поршневая часть: проверьте диаметр и длину пальца, высоту поршня, форму днища, расположение канавок и параметры колец по снятым деталям или ремонтной документации двигателя.

Для этой позиции указана применяемость к JH125, Geon X-Pit Enduro 125, Irbis TTR125, KAYO YX125 Basic, Yinxiang YX125, отдельным версиям Musstang MT125Q и Spark SP125, а также к технике Viper Alpha, Delta, Active и Sport 125. Внутри одной модельной серии могут использоваться разные модификации мотора, поэтому название мопеда, питбайка или квадроцикла должно дополняться проверкой фактических размеров.

Когда требуется замена

Поводом для диагностики ЦПГ служат затрудненный запуск, снижение тяги и компрессии, повышенный расход масла, посторонний стук или дымность. При разборке оценивают стенку цилиндра, юбку и днище поршня, состояние кольцевых канавок и самих колец. Задиры, прогар, заметный износ либо несоответствие ремонтного размера требуют измерения деталей и выбора подходящего способа восстановления двигателя.

Подготовка и установка

До монтажа очистите сопрягаемые поверхности и проверьте головку цилиндра, клапаны, шатун, подачу масла и исправность привода ГРМ. Причину перегрева, масляного голодания или попадания загрязнений нужно устранить до запуска собранного двигателя. Зазоры поршня и колец, ориентацию поршня, положение замков колец, моменты затяжки крепежа и фазы газораспределения устанавливают по требованиям конкретного двигателя.

При сборке детали смазывают подходящим моторным маслом, цилиндр устанавливают без перекоса, а кольца не должны повреждаться о кромку гильзы. После монтажа следует вручную провернуть коленчатый вал, убедиться в свободном ходе механизма, правильном положении меток ГРМ и отсутствии контакта поршня с клапанами. Комплектность пальцем, стопорными кольцами и прокладками уточняйте отдельно: обозначение ЦПГ само по себе не определяет полный набор поставки.

ЦПГ JH125 Ø51,5 мм подходит для планового ремонта только после точного сопоставления с демонтированными деталями. Такой подход помогает избежать ошибки между внешне близкими версиями JH125 и выполнить восстановление двигателя с соблюдением необходимых посадок и регулировок.
