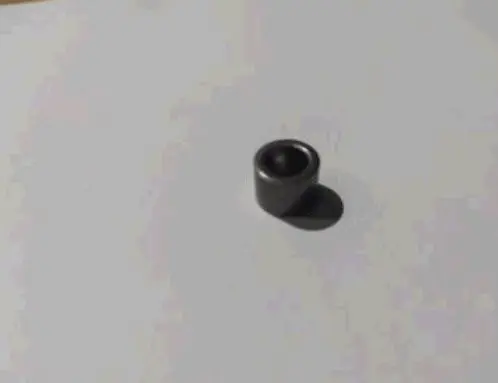

Втулка бендикса JING в крышку вариатора 12×8×9 мм

Втулка бендикса JING 12×8×9 мм

Компактная цилиндрическая втулка устанавливается в крышку вариатора скутера и служит опорой для бендикса электростартера. Она поддерживает его ось в предусмотренном посадочном месте и помогает сохранить правильное положение детали во время запуска двигателя. Такая втулка требуется при ремонте пускового механизма, восстановлении изношенной посадки или установке другой крышки вариатора, если подходящей опоры в ней нет.

Назначение в механизме запуска

При включении электростартера бендикс передает вращение для запуска двигателя, а его конец должен удерживаться соосно в крышке вариатора. Втулка образует направляющую поверхность вокруг оси диаметром 8 мм и фиксируется в гнезде диаметром 12 мм. Длина детали составляет 9 мм. Соответствие всех трех параметров необходимо для нормального размещения бендикса: неподходящий наружный диаметр не обеспечит правильную посадку, неправильный внутренний диаметр повлияет на свободу вращения, а другая длина может изменить положение детали относительно крышки.

Эта позиция относится именно к пусковому механизму в зоне крышки вариатора. Она не является сайлентблоком маятника и не предназначена для гашения колебаний подвески. Конструкция представляет собой короткую сплошную втулку с центральным отверстием, без резиновой вставки и крепежных деталей.

Размеры и подбор

• Наружный диаметр: 12 мм — сверяется с посадочным отверстием крышки.
• Внутренний диаметр: 8 мм — должен соответствовать опорной части бендикса.
• Длина: 9 мм — определяет глубину и положение втулки в гнезде.
• Место установки: крышка вариатора скутера.
• Марка изделия: JING.

Втулки этого типоразмера применяются в соответствующих исполнениях Honda DIO и GY6 50, однако одного названия модели для выбора недостаточно. Крышки и механизмы запуска одной серии могут иметь разные посадочные размеры. Перед покупкой следует измерить исправную старую втулку, отверстие в крышке и опорную часть бендикса. Размеры удобно проверять штангенциркулем: требуются 12 мм снаружи, 8 мм внутри и длина 9 мм. Если прежняя деталь деформирована или сильно изношена, ориентироваться лучше также на фактические размеры неповрежденного гнезда и оси.

Когда требуется замена

Проверка втулки уместна, если бендикс получил заметный боковой люфт, вращается с перекосом или заедает в собранном механизме. Деталь также нужна при замене крышки вариатора, когда новая крышка поставляется без установленной опоры. Одновременно следует осмотреть сам бендикс и посадочное отверстие: новая втулка не устранит повреждение оси, зубьев либо чрезмерно разбитое гнездо. Причину неисправности определяют до сборки, чтобы не подвергать новую деталь неправильной нагрузке.

Установка и контроль

Перед монтажом крышку снимают, гнездо очищают от загрязнений и остатков изношенной детали, после чего проверяют отсутствие трещин и деформации. Втулку устанавливают ровно по оси отверстия, не допуская перекоса и повреждения кромок. Способ посадки и допустимость смазки выбирают по требованиям конкретного двигателя и крышки, поскольку материал изделия и необходимые зазоры нельзя определять только по его размерам.

После установки бендикс должен свободно занимать штатное положение и вращаться без закусывания, а крышка — устанавливаться без принудительного смещения деталей. До окончательной сборки полезно вручную проверить ход механизма и убедиться, что втулка удерживается в гнезде. JING 12×8×9 мм подходит для ремонта только при полном совпадении места установки и всех трех размеров.
