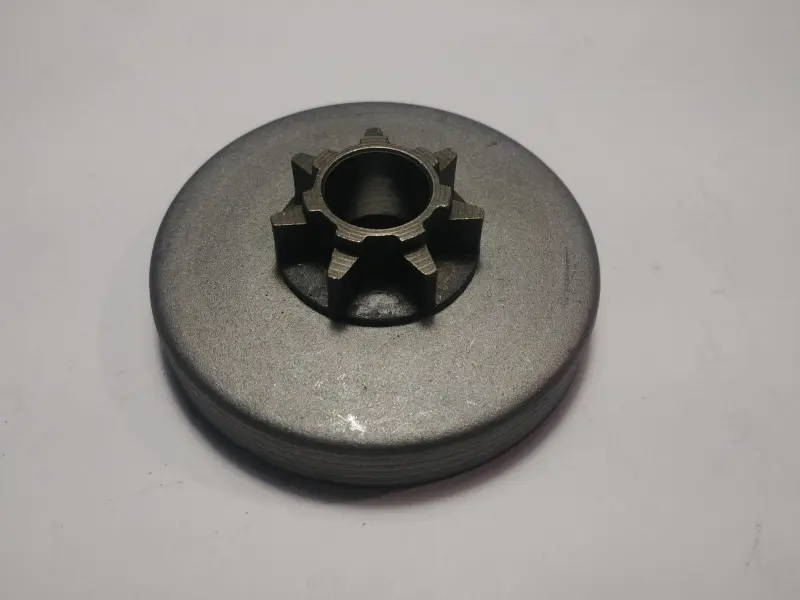

Тарелка сцепления с ведущей звездой для бензопил Goodluck GL4500/GL5200 NEWTOP

Тарелка сцепления с ведущей звездой Goodluck GL4500/GL5200 NEWTOP

Деталь предназначена для ремонта привода цепи бензопил Goodluck GL4500 и GL5200. Она объединяет тарелку сцепления и ведущую звезду: при включении сцепления принимает вращение от двигателя и передает его пильной цепи. Такое исполнение используется в узле между муфтой сцепления и цепной гарнитурой, поэтому состояние тарелки непосредственно влияет на движение цепи по шине.

Назначение и конструкция

Круглая тарелка выполнена вместе с центральной посадочной частью и несъемной зубчатой звездой. Во время работы зубья взаимодействуют с приводными звеньями цепи, превращая вращение узла сцепления в движение цепи. Для нормальной работы важны правильная посадка детали, соответствие профиля звезды используемой цепи и отсутствие повреждений на поверхностях, сопрягаемых с другими деталями механизма.

Эта версия NEWTOP заявлена для бензопил Goodluck серий GL4500 и GL5200. Одного совпадения марки пилы недостаточно: в пределах этих серий встречаются разные исполнения барабанов, включая отдельный вариант NEWTOP mod 2 и конструкции под съемный венец. Поэтому перед заказом нужно определить тип установленной тарелки и сопоставить ее с предлагаемой цельной конструкцией.

Что проверить при подборе

• Модель бензопилы. Деталь рассчитана на Goodluck GL4500 и GL5200; обозначение модели следует сверить до разборки узла.
• Тип ведущей звезды. У этой тарелки звезда составляет с основанием единую деталь. Она не заменяет барабан, рассчитанный на отдельный съемный венец.
• Параметры зацепления. Сопоставьте с прежней деталью шаг, количество зубьев и форму их профиля, поскольку эти признаки должны соответствовать установленной цепи.
• Посадочные размеры. Проверьте центральное отверстие, наружные размеры тарелки, ее высоту и расположение фиксирующих деталей. Внешне близкие запчасти разных модификаций могут отличаться посадкой.
• Соседние детали. При разборке оцените состояние муфты сцепления, опоры барабана, шайб и фиксатора. Их износ может сохранять люфт или посторонний шум даже после установки новой тарелки.

Когда требуется замена

Основанием для замены служат выраженная выработка зубьев, сколы, деформация тарелки, заметный люфт посадки, рывки цепи или необычный шум со стороны сцепления. Особенно внимательно осматривают впадины между зубьями: глубокие следы от приводных звеньев нарушают ровное зацепление. Продолжение работы с поврежденной звездой увеличивает нагрузку на цепную гарнитуру и затрудняет правильную регулировку натяжения.

Установка и проверка после ремонта

Монтаж выполняют на остановленной и остывшей бензопиле после снятия крышки сцепления, шины и цепи. Узел очищают от опилок, затем демонтируют удерживающие детали и прежнюю тарелку в порядке, предусмотренном конструкцией конкретной пилы. Новая деталь должна сесть без перекоса и заедания. Используйте исправные штатные шайбы и фиксаторы; необходимость замены опоры или других компонентов определяют по их фактическому состоянию.

После сборки проверьте свободное перемещение тарелки в предусмотренном режиме, правильное расположение цепи на ведущей звезде и шине, натяжение цепи и работу тормоза. Если посадка отличается, деталь задевает корпус или цепь ложится на зубья неправильно, запускать пилу нельзя — сначала нужно повторно проверить выбранную модификацию. Тарелка NEWTOP подходит для планового ремонта Goodluck GL4500/GL5200 при точном совпадении конструкции и параметров зацепления со снятой деталью.
