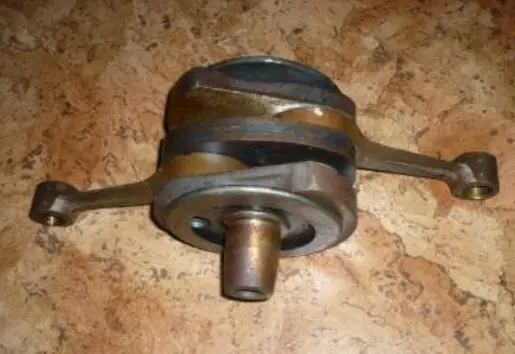

Коленвал JING для мотоцикла Урал 650, голый

Коленвал JING для мотоцикла Урал 650, голый

Коленчатый вал предназначен для ремонта четырехтактного двигателя мотоцикла Урал рабочим объемом 650 см³. Деталь относится к кривошипно-шатунному механизму: принимает усилие от поршней через шатуны, преобразует их возвратно-поступательное движение во вращение и передает крутящий момент дальше по силовой части двигателя. Такое назначение делает правильный подбор особенно важным — от соответствия посадок и геометрии зависит возможность корректной сборки мотора.

Назначение и конструкция

Коленвал выполнен как сборная деталь с двумя шатунами. Шатуны связывают поршневую группу с кривошипной частью, а щеки и валовые окончания формируют вращающуюся основу механизма. Конфигурация рассчитана на двухцилиндровую схему двигателя Урал 650. Во время работы деталь воспринимает переменные нагрузки при каждом такте, поэтому при ремонте оценивают не только состояние самого вала, но и сопряженных посадок, подшипников, втулок, уплотнений и деталей привода.

Коленвал JING выбирают для восстановления двигателя при износе или повреждении ранее установленной детали. Поводом для разборки и дефектовки могут быть устойчивый стук из нижней части двигателя, чрезмерная вибрация, заметный люфт шатуна, следы перегрева, задиры на посадочных поверхностях или повреждение валовых окончаний. Эти признаки не заменяют измерений: похожие симптомы способны создавать подшипники, поршневая группа и другие компоненты двигателя.

Как проверить совместимость

Обозначения «Урал» и «650 см³» задают основное применение, однако перед установкой необходимо сопоставить коленвал со старой деталью и конкретной модификацией мотора. Особенно внимательно проверяют:

• тип двигателя: четырехтактный агрегат семейства Урал объемом 650 см³;
• конфигурацию: расположение двух шатунов, форму щек и взаимное положение элементов;
• посадочные размеры: диаметры и ширину шеек под подшипники, а также места сопряжения с уплотнениями;
• валовые окончания: длину, диаметр, профиль и расположение участков под присоединяемые детали;
• общую геометрию: ширину сборки и расстояния между основными посадочными поверхностями.

Сравнение выполняют измерительным инструментом, а не только по общему внешнему сходству. Если двигатель ремонтировался ранее, переоборудовался или собран из деталей разных модификаций, ориентироваться нужно на фактически установленный коленвал, картер и сопряженные компоненты. Точные размеры и допустимые зазоры берут из ремонтной документации именно для обслуживаемой версии двигателя.

Подготовка к установке

Монтаж коленвала связан с разборкой двигателя и требует контроля посадок. До сборки проверяют свободное движение обоих шатунов, отсутствие заеданий и ощутимого постороннего люфта, состояние шеек и валовых окончаний. Картер очищают от металлических частиц и старых загрязнений, а каналы смазки — от отложений. Подшипники, втулки и уплотнения осматривают отдельно: изношенные сопряженные детали способны быстро ухудшить результат ремонта даже при установке нового коленвала.

После размещения в картере контролируют легкость вращения без подклинивания, осевое положение и предусмотренные производителем двигателя зазоры. Затем проверяют правильность установки связанных шестерен и остальных демонтированных компонентов. Принудительно стягивать половины картера при тугом вращении нельзя: сначала находят причину перекоса или несоответствия посадки.

Этот коленвал подходит для капитального восстановления четырехтактного двигателя Урал 650, когда подтверждено совпадение исполнения и всех сопрягаемых размеров. Точная предварительная проверка помогает собрать механизм без перекоса, избежать повторной разборки и вернуть двигателю правильное преобразование движения поршней во вращение.
