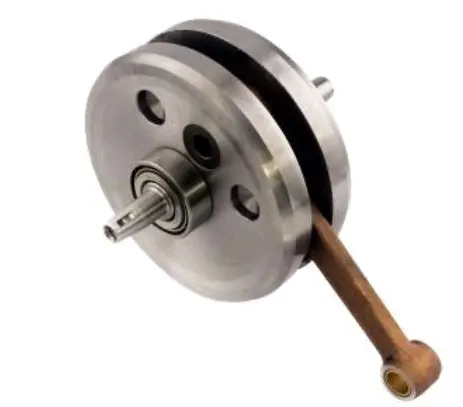

Коленвал ИЖ Планета с подшипниками JING

Коленвал ИЖ Планета с подшипниками JING

Узел предназначен для двухтактных двигателей мотоциклов ИЖ Планета объемом 350 см³. Коленчатый вал принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент другим механизмам двигателя. От состояния этой детали зависят равномерность вращения, уровень вибраций и правильная работа кривошипно-шатунного механизма. Исполнение JING подходит для ремонта, при котором требуется заменить вал в сборе, а не восстанавливать изношенную прессованную конструкцию.

Назначение и конструкция

Коленвал выполнен как сборочная единица с двумя щеками, полуосями и шатуном. В картере двигателя он опирается на подшипники, а верхняя головка шатуна соединяется с поршнем через поршневой палец. В предложение также входят подшипники для установки коленвала. Такая комплектность позволяет подбирать вал и его основные опоры вместе, но перед сборкой необходимо уточнить фактическое количество и типоразмер подшипников: для двигателя ИЖ Планета используются несколько опор, и состав конкретного ремонтного набора должен соответствовать ремонтируемой модификации.

Как правильно подобрать коленвал

При выборе ориентируйтесь на модель двигателя и параметры снятой детали. Обозначения ИЖ Планета недостаточно, если двигатель ранее ремонтировали, собирали из деталей разных выпусков или дорабатывали. До начала разборки полезно зафиксировать расположение дистанционных деталей, уплотнений и сопряженных механизмов, чтобы затем восстановить правильную схему сборки.

• Модель и двигатель: проверьте, что ремонтируется именно двухтактный двигатель семейства ИЖ Планета объемом 350 см³, а не внешне похожий мотор ИЖ Юпитер или Планета Спорт.
• Геометрия полуосей: сравните длину и диаметры концов вала, посадочные поверхности, резьбу, пазы и расположение ступеней со снятым коленвалом.
• Сопряжение с поршнем: сопоставьте размер поршневого пальца и исполнение верхней головки шатуна с деталями цилиндро-поршневой группы вашего двигателя.
• Подшипниковые опоры: проверьте требуемые типоразмеры, состояние посадочных мест картера и фактический состав набора до запрессовки деталей.

Поводом для проверки коленвала служат стук из кривошипной камеры, усилившаяся вибрация, ощутимый люфт шатуна, заедание подшипников, повреждение шеек или концов полуосей и превышение допустимого биения. Эти признаки оценивают после разборки и измерений: похожие симптомы могут возникать из-за подшипников, уплотнений или других деталей двигателя. Вал в сборе выбирают, когда износ затрагивает сам коленвал либо шатунное соединение и восстановление старой сборки нецелесообразно.

Установка и контроль после сборки

Замена коленвала требует разборки двигателя и разделения половин картера. Для монтажа применяют съемники, пресс или подходящие оправки и измерительный инструмент. Удары по щекам, шатуну и концам полуосей недопустимы: они способны нарушить взаимное положение частей прессованного вала. Посадки, последовательность сборки и допустимые зазоры следует выдерживать по руководству для конкретной версии ИЖ Планета.

• Перед установкой осмотрите вал, проверьте свободное движение шатуна и плавность вращения подшипников без рывков и закусывания.
• Очистите посадочные места картера и оцените состояние уплотнений, стопорных, дистанционных и крепежных деталей.
• Передавайте монтажное усилие через нужное кольцо подшипника, чтобы не нагружать тела качения и не повредить дорожки.
• После соединения картера проверьте свободное вращение коленвала, отсутствие заеданий и соответствие осевого положения требованиям руководства.

Коленвал JING с подшипниками предназначен для капитального ремонта двигателя ИЖ Планета, когда требуется восстановить исправную опору поршня и передачу вращения внутри мотора. Точная сверка исполнения до запрессовки помогает избежать повторной разборки и повреждения новых деталей.
