Головка цилиндра ATV 200, 63 мм

Головка цилиндра ATV 200, 63 мм

Деталь предназначена для ремонта верхней части двигателя квадроцикла конфигурации ATV 200 с размерным обозначением 63 мм. Она закрывает цилиндр со стороны камеры сгорания, служит основанием для клапанного механизма и обеспечивает посадочные места для впускного и выпускного каналов. Правильно подобранная головка помогает восстановить герметичность камеры сгорания и нормальный газообмен после повреждения или критического износа штатной детали.

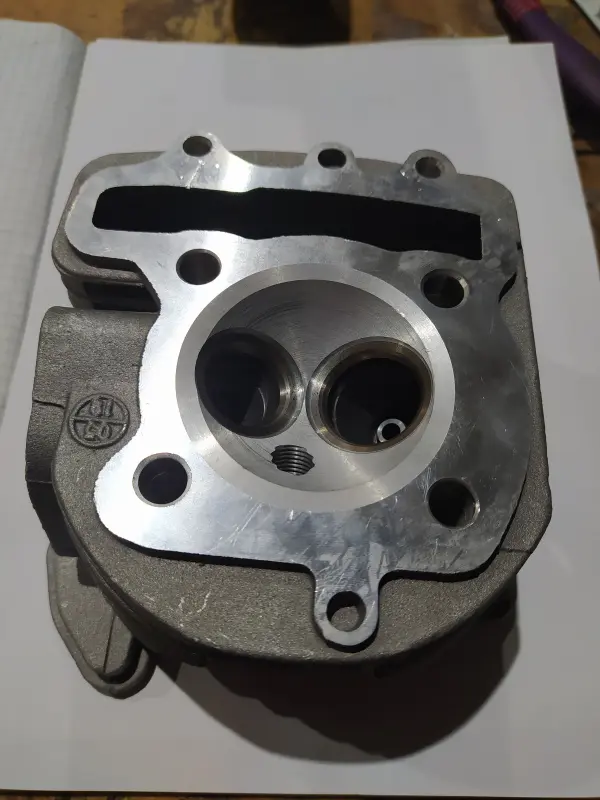

Конструкция имеет камеру сгорания с двумя клапанами, резьбовое отверстие под свечу, крепежные отверстия и развитые наружные ребра охлаждения. Через головку проходят потоки свежей смеси и отработавших газов, поэтому состояние клапанных седел, направляющих, каналов и привалочной плоскости напрямую связано с компрессией и стабильностью работы двигателя. Размер 63 мм является важным параметром подбора, но его необходимо рассматривать вместе с геометрией всей детали.

Когда требуется замена

Установка новой головки актуальна при трещинах корпуса, повреждении плоскости прилегания, износе седел или направляющих клапанов, а также при дефектах резьбы и крепежных зон, которые нельзя надежно устранить обработкой. Перед решением о замене стоит проверить цилиндр, поршневую группу, клапаны и сопрягаемые детали: потеря герметичности может быть вызвана не одной причиной.

Как проверить совместимость

Обозначение ATV 200 описывает класс применения, но не заменяет проверку конкретного двигателя. У квадроциклов одинаковой заявленной кубатуры встречаются разные схемы газораспределения, варианты охлаждения и конфигурации крепления. До заказа сопоставьте старую головку, цилиндр и прокладку по следующим признакам:

• Размер цилиндра: параметр 63 мм должен соответствовать установленной цилиндро-поршневой группе и отверстию прокладки.
• Крепление: проверьте количество, расположение и расстояния между отверстиями под шпильки и дополнительные болты.
• Газораспределение: сравните форму и положение прохода для деталей привода клапанов, а также компоновку клапанного механизма.
• Каналы: должны совпадать впускной и выпускной патрубки, их направление и места крепления коллекторов.
• Смазка и уплотнение: сопоставьте масляные проходы, направляющие втулки и контур привалочной поверхности.
• Свеча зажигания: проверьте ее расположение и параметры резьбового посадочного места по штатной детали.

Не выбирайте головку только по словам «200 кубов» или по внешнему сходству. Разница между номиналами 63 и 63,5 мм, а также между двигателями с различным приводом клапанов может сделать детали невзаимозаменяемыми. Самый надежный способ подбора — совместно сверить размер цилиндра, код двигателя, форму камеры, крепежную схему и расположение всех каналов.

Подготовка и установка

Монтаж выполняют на чистые и проверенные сопрягаемые поверхности. Остатки старого уплотнения удаляют без повреждения плоскости, затем контролируют состояние шпилек, резьбы и направляющих. Для сборки нужна прокладка, соответствующая цилиндру 63 мм и контуру выбранной головки. Масляные и газовые проходы не должны перекрываться, а крепеж затягивают в последовательности и с моментом, указанными производителем конкретного двигателя.

После сборки регулируют тепловые зазоры клапанов по данным двигателя и вручную проворачивают коленчатый вал, проверяя свободное движение механизма. Перед первым запуском контролируют правильность подключения впуска, выпуска и свечи. После запуска проверяют стык головки с цилиндром, отсутствие посторонних шумов и стабильность работы. Точная сборка здесь важнее универсальных значений: неверный момент затяжки или неподходящая прокладка способны нарушить плоскостность и герметичность.

Головка цилиндра ATV 200 на 63 мм подходит для планового восстановления двигателя и ремонта после повреждения штатной головки, когда ее конфигурация полностью совпадает с установленным цилиндром и клапанным приводом. До оформления заказа подготовьте код двигателя и основные размеры демонтированной детали — это позволит выбрать совместимый вариант без переделки креплений и каналов.
