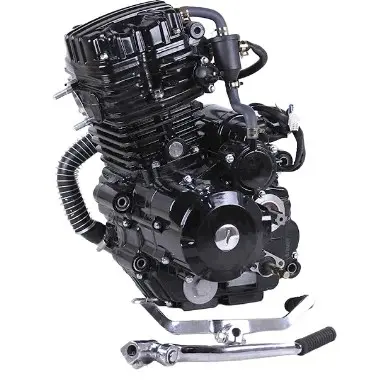

Двигатель 4T CG300 (BL170MM) с водяным охлаждением

Двигатель 4T CG300 (BL170MM) с водяным охлаждением

Мотоциклетный двигатель CG300 с обозначением BL170MM предназначен для ремонта техники, в которой применяется силовой агрегат такой конфигурации. Это четырехтактный двигатель в сборе с водяным охлаждением: его выбирают при серьезном износе прежнего мотора, повреждении основных корпусных деталей или когда восстановление установленного агрегата нецелесообразно. Модельное обозначение помогает сузить подбор, но перед установкой необходимо проверить все присоединительные размеры и расположение точек подключения.

Назначение и особенности конструкции

Двигатель рассчитан на установку на мотоцикл и объединяет силовую часть с механизмом переключения передач и приводным выходным валом. Водяное охлаждение предусматривает подключение к штатной системе отвода тепла; диаметр патрубка помпы составляет 15 мм. Такая схема поддерживает циркуляцию охлаждающей жидкости во время работы мотора, поэтому при замене важно сохранить исправность радиатора, шлангов, соединений и остальных компонентов системы конкретного мотоцикла.

Для соединения с впускным и выпускным трактами предусмотрены разные посадочные параметры. Межцентровое расстояние крепления впуска составляет 48 мм, диаметр впускного отверстия — 30 мм. Для выпуска указаны 60 мм между точками крепления и диаметр 42 мм. Эти размеры нужно сопоставить с патрубком впуска, выпускной системой и уплотнениями на технике. Совпадение одного обозначения CG300 без проверки геометрии не гарантирует корректную установку на каждую модификацию мотоцикла.

Что проверить при подборе

Основная проверка начинается с обозначения BL170MM и конфигурации четырехтактного мотора с водяным охлаждением. Затем сравнивают крепление к раме, положение валов, размеры впуска и выпуска, а также подключение помпы. Для этой модели указаны следующие контрольные параметры:

• крепежные отверстия двигателя: межцентровые размеры 97/165 мм;
• впуск: расстояние между креплениями 48 мм, диаметр 30 мм;
• выпуск: расстояние между креплениями 60 мм, диаметр 42 мм;
• вал переключения передач: длина 57 мм, диаметр шлицевой части 11,5 мм;
• приводной вал: длина 40 мм, диаметр шлицевой части 20/16 мм;
• патрубок помпы: диаметр 15 мм.

Значения 97/165 мм и 20/16 мм следует сравнивать именно как пару размеров, не заменяя их одним усредненным значением. Помимо цифр, имеет значение ориентация креплений и валов относительно рамы. До покупки полезно снять размеры со старого двигателя и проверить, как расположены цепная линия, механизм переключения, впускной патрубок, выпускная труба и соединения охлаждения.

Установка и ввод в работу

Замена двигателя требует точной посадки без принудительного смещения креплений. Сначала агрегат совмещают с рамой и проверяют положение приводного вала относительно ведомой передачи. После этого подключают механизм переключения, впуск, выпуск и систему водяного охлаждения. Шланги не должны перегибаться или касаться деталей, которые сильно нагреваются либо движутся, а соединения патрубков должны оставаться герметичными.

Перед первым запуском после монтажа проверяют надежность крепежа, свободную работу привода и переключения передач, правильность подключения охлаждения и отсутствие утечек. Рабочие жидкости и регулировки подбирают по требованиям мотоцикла и установленного двигателя; случайные значения объема или типа здесь недопустимы. После пробного запуска контролируют посторонние звуки, температуру, соединения выпускного и впускного трактов, затем повторно осматривают крепления.

CG300 BL170MM подходит для ремонта мотоцикла только при совпадении модели и всей присоединительной геометрии. Последовательная сверка размеров до монтажа помогает избежать переделки рамы, перекоса привода, несовместимости патрубков и проблем с подключением охлаждения.
