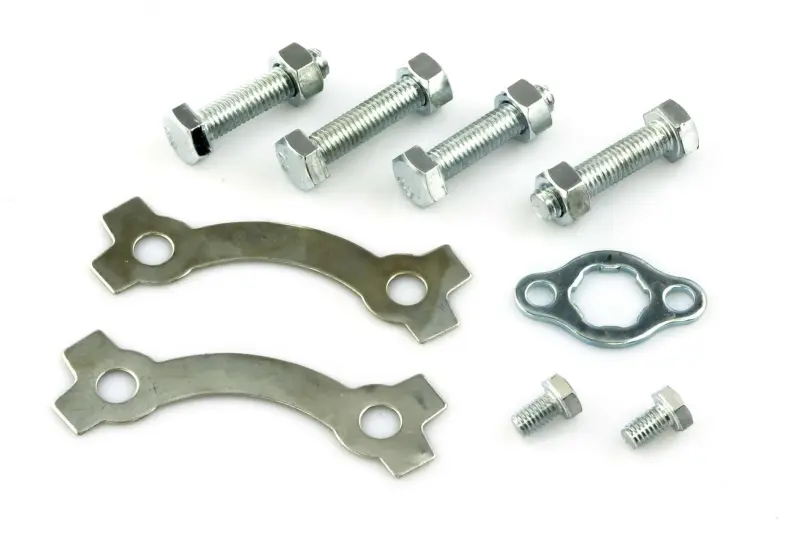

Комплект крепления задней и передней звезды Delta MOZBA

Комплект крепления звезд мопеда Delta MOZBA

Набор предназначен для крепления задней звезды и стопорения крепежа передней звезды на четырехтактных китайских мопедах семейства Delta. Он объединяет длинные болты с гайками для задней звезды, парные контровочные пластины, два коротких болта и фигурную стопорную шайбу передней звезды. Такой формат удобен при замене звезды, ремонте заднего колеса или восстановлении крепления, если прежние болты, гайки либо фиксаторы получили повреждения.

Задняя звезда воспринимает нагрузку от привода, поэтому состояние ее крепежа непосредственно влияет на сохранение правильного положения детали относительно ступицы или демпфера. Четыре болта стягивают соединение, а две контровочные пластины обслуживают крепеж попарно. После правильной установки их отгибаемые участки препятствуют самопроизвольному повороту гаек. Фигурная шайба используется отдельно в креплении передней звезды и работает вместе с двумя короткими болтами.

Состав и назначение деталей

• Четыре длинных болта с гайками — формируют крепление задней звезды к предусмотренному посадочному соединению.
• Две парные контровочные пластины — фиксируют гайки задней звезды после окончательной затяжки.
• Фигурная стопорная шайба — устанавливается в зоне передней звезды и соответствует двухточечной схеме крепления.
• Два коротких болта — предназначены для соединения стопорной шайбы передней звезды.

Комплект рассчитан прежде всего на мопеды Delta. В перечне совместимой техники также встречаются Viper Delta, Musstang MT50Q-1, MT110Q-1 и MT125Q-1, Spark SP125C-1CF и SP125C-1CFN. У разных годов выпуска и модификаций конструкция привода может отличаться, поэтому модель техники служит первым, но не единственным критерием выбора.

Как проверить совместимость

Перед покупкой сопоставьте комплект со снятым крепежом и посадочными местами мопеда. Для задней звезды проверьте количество крепежных точек, расположение отверстий, длину болтов, диаметр и шаг резьбы, форму головок и гаек. Контровочные пластины должны совпадать по расстоянию между отверстиями и свободно располагаться на своем месте без перекоса. Для передней звезды сравните наружный контур фигурной шайбы, профиль центрального отверстия, расстояние между двумя боковыми отверстиями и параметры коротких болтов.

Не следует подбирать такой набор только по внешнему сходству мопеда или обозначению объема двигателя. После прежнего ремонта на технике могли установить другую ступицу, демпфер, звезду либо крепеж. Самая надежная проверка — прямое сравнение всех посадочных признаков со снятыми деталями. Болт должен проходить через штатное отверстие без закусывания и чрезмерного люфта, а гайка — навинчиваться по всей предусмотренной длине резьбы без принуждения.

Установка и обслуживание

Монтаж выполняют на очищенных посадочных поверхностях. До сборки необходимо осмотреть отверстия звезды и сопрягаемой детали, проверить резьбу и убедиться в отсутствии трещин, вытянутых отверстий и заметной деформации. Изношенное посадочное место нельзя компенсировать чрезмерной затяжкой нового крепежа. Болты устанавливают без перекоса, гайки предварительно наживляют вручную, а окончательную затяжку выполняют с усилием и в последовательности, предусмотренными изготовителем конкретного мопеда.

Контровочные пластины фиксируют только после окончательной затяжки гаек. Их участки должны надежно удерживать грани крепежа, не мешая соседним деталям. Фигурную шайбу передней звезды устанавливают в штатном положении и закрепляют двумя короткими болтами. После сборки проверяют отсутствие люфта, перекоса звезды и контакта фиксаторов с цепью или корпусными деталями. Повторно использовать треснувшие, сильно погнутые пластины, поврежденные гайки и болты со смятой резьбой не следует.

Набор MOZBA подходит для планового обслуживания привода и комплексной замены разрозненного крепежа. Единый комплект позволяет одновременно привести в порядок фиксацию задней звезды и крепление стопорной шайбы передней звезды, не собирая эти детали по отдельности.
