Лента тормоза цепи бензопилы Goodluck GL 2400

Лента тормоза цепи для Goodluck GL 2400

Деталь предназначена для ремонта механизма тормоза цепи бензопилы Goodluck GL 2400. Лента устанавливается в зоне крышки сцепления и охватывает барабан: при срабатывании тормоза она обжимает его, останавливая передачу движения к пильной цепи. Такая запчасть нужна, когда штатная лента изношена, повреждена или деформирована, но остальные части механизма пригодны для дальнейшего использования.

Назначение и особенности конструкции

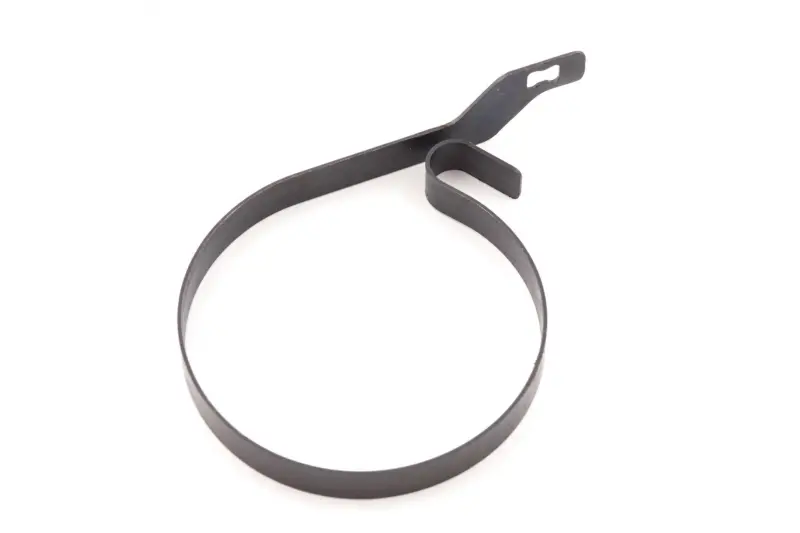

Лента имеет замкнутый кольцевой контур, длинный конец с продольным монтажным пазом и короткий отогнутый конец. Эти элементы соединяют ее с приводом тормоза и удерживают в предусмотренном положении относительно барабана. Для нормальной работы важны не только общий диаметр кольца, но и форма обоих концов, направление изгибов, расположение паза и контур переходов между участками детали.

Во время включения тормоза привод натягивает ленту вокруг барабана сцепления. После выключения механизма барабан освобождается, и привод цепи снова может вращаться. Поэтому повреждение, сильный износ или неправильная посадка ленты способны нарушить переключение тормоза. При обслуживании также удаляют опилки, смолу и загрязнения из зоны ленты и барабана: их накопление мешает свободному движению деталей.

Как правильно подобрать ленту

Основная заявленная совместимость — бензопила Goodluck GL 2400. Перед заказом проверьте полное обозначение своей модели и исполнение установленного тормозного механизма. Для точного подбора сопоставьте новую деталь со снятой лентой по следующим признакам:

• кольцевой контур — диаметр и форма должны соответствовать барабану и посадочному пространству под крышкой;
• длинный монтажный конец — проверьте его длину, изгиб и положение продольного паза;
• короткий отогнутый конец — его направление и форма должны совпадать с местом соединения в механизме;
• ширина ленты — сравните ее по неповрежденному участку старой детали;
• общая геометрия — лента не должна требовать подгибания или принудительного изменения контура при установке.

Для семейства GL 2400 встречаются разные товарные исполнения и модификации тормозных деталей. Совпадение только названия бензопилы не заменяет сравнение формы. Если старая лента разорвана или сильно деформирована, ориентируйтесь на сохранившиеся посадочные участки и конфигурацию механизма под крышкой сцепления.

Установка и проверка после ремонта

Работы выполняют при остановленном двигателе. Перед снятием крышки тормоз переводят в выключенное положение: включенный механизм находится под натяжением и может затруднить разборку и обратную сборку. Ленту размещают вокруг барабана без перекручивания, а ее концы устанавливают в штатные точки соединения. Конкретную последовательность разборки выбирают по устройству вашей модификации пилы.

• очистите место установки от опилок, смолы и старых загрязнений;
• убедитесь, что лента лежит ровно и не зажата краем крышки;
• проверьте свободное переключение механизма между включенным и выключенным положениями;
• после сборки проконтролируйте срабатывание тормоза по инструкции к бензопиле.

Крышка должна устанавливаться без принудительного стягивания крепежом. Если барабан остается зажатым при выключенном тормозе, механизм не фиксируется либо лента смещается, пилу не запускают до устранения причины. Правильно подобранная лента возвращает тормозному механизму предусмотренное взаимодействие с барабаном без замены всей крышки в сборе.
