Блоки кнопок руля Zongshen F5 с двиг-стопом, пара, черные XVP

Блоки кнопок руля XVP для Zongshen F5

Комплект из двух рулевых блоков предназначен для мотоцикла Zongshen F5. Органы управления находятся непосредственно под руками водителя и позволяют включать освещение, указатели поворота, звуковой сигнал и останавливать двигатель, не меняя привычного положения ладоней на руле. Комплект подходит для ремонта штатного управления, когда корпуса, клавиши, проводка или контактные группы установленных пультов повреждены либо работают нестабильно.

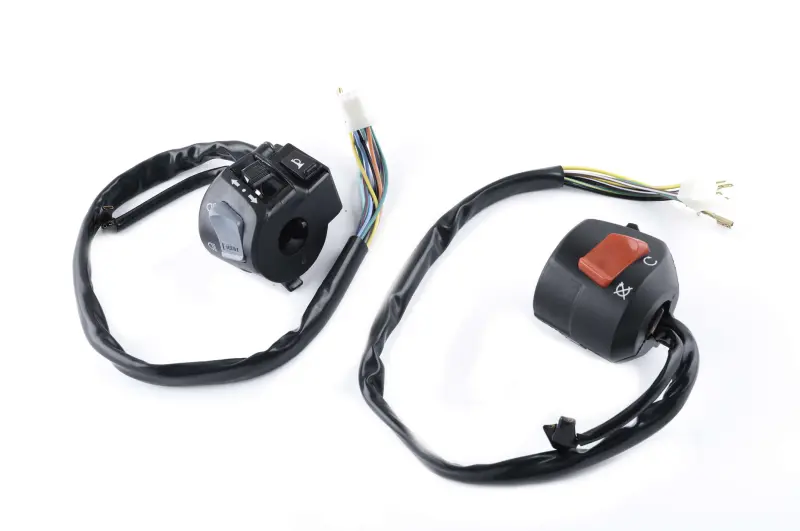

В комплект входят левый и правый блоки в черных корпусах. Каждый корпус соединен со своим проводным жгутом. На концах проводки предусмотрены разъемные выводы: у одного блока используется многоконтактная колодка, у второго — отдельные клеммы. На правой стороне расположена заметная красная клавиша двиг-стопа. Такая компоновка объединяет основные команды мотоцикла в двух штатно расположенных пультах.

Назначение и особенности конструкции

Рулевые блоки передают команды от клавиш к соответствующим системам мотоцикла. Поэтому состояние корпуса и кнопок — лишь часть проверки: для корректной установки также должны совпадать крепление, расположение органов управления, проводка и схема подключений. Модельное назначение Zongshen F5 существенно сужает подбор, однако перед покупкой комплект следует сопоставить с ранее установленными пультами конкретного мотоцикла.

• Пара включает блоки для обеих сторон руля, поэтому подходит для комплексного обновления органов управления.
• Черные корпуса сочетаются со штатным оформлением рулевой зоны Zongshen F5.
• Отдельная красная клавиша позволяет быстро распознать управление остановкой двигателя среди остальных команд.
• Проводные жгуты и оконцеватели уже выведены из корпусов, что позволяет сравнить соединения до начала монтажа.

Как проверить совместимость

Не следует выбирать пульты только по названию модели или внешнему сходству. Сравните форму и способ стягивания корпусов на руле, сторону выхода кабеля, расположение и количество клавиш. Затем проверьте тип разъема, число контактов, форму отдельных клемм и порядок проводов. Цвет изоляции удобно использовать как дополнительный ориентир, но окончательное подключение выполняют по назначению каждого вывода и схеме конкретного мотоцикла.

Также сопоставьте длину жгутов с прежними деталями. Провода должны проходить по штатному маршруту без натяжения при повороте руля и без лишних петель возле рычагов или подвижных деталей. Если разъемы, количество выводов либо функции клавиш отличаются, подключать комплект без проверки распиновки не следует.

Установка и проверка

Перед демонтажем старых пультов отключают питание мотоцикла и фиксируют расположение всех соединений. После установки корпуса равномерно закрепляют на руле, не допуская их проворачивания при нажатии клавиш. Проводку укладывают так, чтобы она не зажималась крепежом и не ограничивала полный поворот руля. Особое внимание уделяют правой стороне: корпус и кабель не должны мешать свободной работе рукоятки газа.

До поездки последовательно проверяют каждую команду на неподвижном мотоцикле: освещение, указатели поворота, звуковой сигнал и двиг-стоп. Если назначение какого-либо провода не совпадает со штатной схемой, соединение уточняют измерительным прибором или поручают установку специалисту по мотоэлектрике. Правильное сопоставление крепления и контактов позволяет восстановить удобное управление Zongshen F5 без случайного подключения несовместимых выводов.
