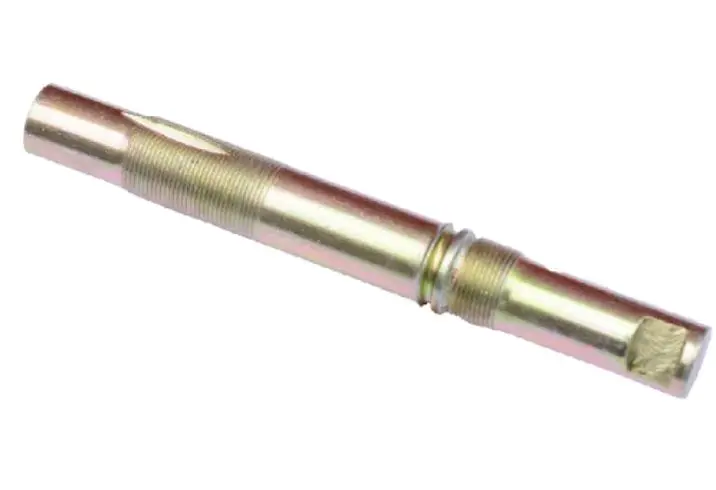

Ось каретки под клин 145 мм, резьбовая, «Минск» 28″ YT

Ось каретки под клин 145 мм для велосипеда «Минск» 28″

Эта резьбовая кареточная ось предназначена для ремонта классического велосипеда «Минск» с колесами 28 дюймов и шатунами, которые фиксируются клиньями. Деталь устанавливается в кареточной части рамы, опирается на подшипники и служит общей опорой для правого и левого шатунов. При нажатии на педали ось принимает вращение от одного шатуна и передает его между сторонами системы, сохраняя заданное положение шатунов относительно друг друга.

Конструкция и назначение

Длина оси составляет 145 мм. На корпусе предусмотрены резьбовые участки, ступенчатые посадочные зоны и площадки под клиновое крепление шатунов. Такой формат относится к разборным кареткам старого типа и не заменяет ось под квадрат, шлицевую систему или современную картриджную каретку. Клин проходит через шатун и взаимодействует с плоской зоной оси, поэтому форма и размеры обеих сопрягаемых деталей должны совпадать.

Исправная ось поддерживает соосное положение шатунов и свободное вращение каретки. Замена может потребоваться при повреждении резьбы, выработке посадочных поверхностей, деформации или заметном износе площадок под клинья. Люфт, стук либо тугое вращение требуют проверки всей каретки: причина может находиться не только в оси, но и в подшипниках, чашках, регулировочных деталях или крепеже шатунов.

Как проверить совместимость

Обозначение «Минск», размер колеса 28″ и общая длина 145 мм помогают определить тип детали, но для точного подбора их недостаточно. Перед установкой сравните новую ось со снятой по всей геометрии. Особенно важны расположение посадок относительно центра, длина выступающих концов, форма резьбовых зон, положение площадок под клинья и посадка в имеющихся чашках с подшипниками. Если старая ось имеет правую и левую стороны разной длины, сохраните ту же ориентацию: от нее зависит положение шатунов и ведущей звезды относительно рамы.

• Тип детали: отдельная ось разборной велосипедной каретки.
• Общая длина: 145 мм.
• Крепление шатунов: клиновое.
• Исполнение: резьбовое.
• Назначение: кареточная система велосипеда «Минск» с колесами 28 дюймов.

Установка и проверка после ремонта

До сборки очистите кареточный стакан и осмотрите чашки, подшипники, резьбу, клинья и шатуны. Детали с задиром, раковинами или выраженной выработкой не обеспечат корректную работу даже с новой осью. Установите ось в том же направлении, что и исходная, отрегулируйте каретку до плавного вращения без бокового люфта и только после этого закрепляйте шатуны. Парные клинья ставят в противоположных направлениях, чтобы шатуны заняли положение 180° относительно друг друга. Клин должен прилегать своей плоскостью равномерно; попытка компенсировать несовпадение чрезмерной затяжкой может повредить крепеж или посадку.

После сборки проверните шатуны рукой: движение должно быть ровным, без закусывания, бокового качания и контакта шатунов с рамой. Затем проверьте положение ведущей звезды и работу привода под небольшой нагрузкой. После первых поездок полезно повторно проконтролировать посадку и затяжку клиньев. Эта ось подходит для восстановления штатной клиновой каретки, когда размеры и форма снятой детали полностью совпадают с исполнением 145 мм.
