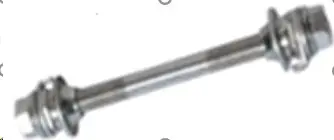

Ось переднего колеса велосипеда, мод. 1

Ось переднего колеса велосипеда, мод. 1

Предназначена для ремонта передней велосипедной втулки, когда штатная ось погнута, имеет поврежденную резьбу либо больше не позволяет правильно отрегулировать подшипники. Деталь проходит через корпус втулки, задает положение подшипникового механизма и вместе с крепежом удерживает колесо в дропаутах вилки. Исправная и правильно настроенная ось помогает колесу вращаться свободно, без бокового люфта и заедания.

Конструкция включает прямую резьбовую ось, конусные регулировочные детали, шайбы и гайки с обеих сторон. Такая схема применяется в обслуживаемых втулках чашечно-конусного типа: конусы ограничивают положение шариков, а контргайки удерживают выполненную регулировку. Модель 1 следует подбирать по образцу снятой оси и втулки — одно название исполнения не определяет размеры и не делает деталь универсальной.

Что сравнить перед покупкой

• Общую длину оси. Измерьте старую деталь от торца до торца, а также длину концов, выступающих за контргайки. Это необходимо для правильного размещения втулки между перьями вилки и надежного навинчивания наружных гаек.
• Диаметр тела и параметры резьбы. Должны совпасть диаметр оси, диаметр резьбовых участков и шаг резьбы. Гайка обязана навинчиваться от руки без перекоса, закусывания и заметного люфта.
• Форму конусов. Сверьте наружный профиль, ширину, посадку и положение конусных деталей. Их рабочая поверхность должна соответствовать чашкам и шарикам конкретной втулки.
• Расположение деталей. Сохраните порядок конусов, шайб, проставок и контргаек на правой и левой стороне. В разных втулках стороны могут отличаться, а перестановка деталей меняет центровку оси и расстояние между опорными гайками.
• Способ крепления колеса. Этот вариант относится к оси передней втулки с наружными гайками. Перед выбором убедитесь, что вилка и штатная втулка рассчитаны на такое крепление, а не на полую ось с эксцентриковым зажимом или сквозную ось другого стандарта.

Установка и регулировка

Перед разборкой измерьте выступ оси с каждой стороны и запомните последовательность всех деталей. После снятия старой оси проверьте чашки втулки, шарики, конусы и резьбу: глубокие раковины, сколы или выраженная выработка могут потребовать замены не только оси. Очистите обслуживаемые поверхности, нанесите подходящую смазку на подшипники и соберите втулку в прежнем порядке. Ось должна располагаться по центру, чтобы ее концы выступали с обеих сторон на требуемую длину.

Конусы регулируют небольшими шагами. Слишком сильная затяжка прижимает шарики и мешает свободному вращению; чрезмерно свободная настройка оставляет боковой люфт. После получения плавного хода удерживайте конус конусным ключом и затяните контргайку, не позволяя настройке сместиться. Затем установите колесо в вилку, окончательно закрепите его и повторно проверьте вращение и люфт за обод. Финальная проверка именно в установленном состоянии показывает, не изменилась ли регулировка после затяжки крепежа.

Замена особенно уместна при искривлении старой оси, сорванных витках, замятых торцах или износе конусных поверхностей. Если одновременно невозможно добиться свободного вращения и убрать люфт, осмотрите также чашки и подшипники втулки. Для уверенного подбора сопоставьте все размеры и расположение деталей со снятым образцом; обозначение «мод. 1» используйте только как название исполнения.
