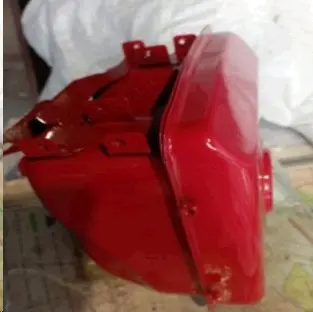

Увеличенный топливный бак TD-2 для мотоблока 175N/180N с утопленной горловиной и фарой

Увеличенный топливный бак TD-2 для мотоблока 175N/180N

Модель предназначена для мотоблоков с двигателями семейства 175N и 180N и объединяет топливную емкость с передней фарой. Это вариант с утопленной заливной горловиной: крышка расположена в углублении верхней части, а сама горловина не выступает высоко над корпусом. Исполнение TD-2 обозначено как увеличенное относительно стандартной версии, поэтому бак выбирают при замене соответствующей штатной детали, когда требуется сохранить такую же компоновку топливной системы и переднего освещения.

Назначение и особенности конструкции

Бак служит для запаса топлива и его подачи к двигателю мотоблока. Передняя часть выполнена в конфигурации с фарой, поэтому при подборе нужно учитывать не только серию двигателя, но и устройство облицовки, расположение крепежа и подключение освещения. Красный корпус имеет сформованные точки крепления; такая компоновка рассчитана на установку на технику семейства 175N/180N. Увеличенное исполнение дает больший запас топлива по сравнению с обычным баком того же типа, однако точную вместимость следует определять по документации конкретной модификации: числовое значение для TD-2 не заявлено.

Что проверить перед выбором

• Серию двигателя. Деталь заявлена для 175N и 180N. Одного совпадения мощности мотоблока недостаточно: обозначение двигателя должно соответствовать.
• Тип заливной горловины. Здесь используется утопленная версия. Ее нельзя без проверки заменять вариантом с высокой выступающей горловиной, поскольку различаются верхний профиль и размещение соседних деталей.
• Форму и крепления. Сопоставьте контур старого бака, количество и положение кронштейнов, отверстий и точек фиксации. Крепеж должен совпасть без натяжения и доработки корпуса.
• Подвод топлива. Проверьте расположение выхода, направление топливного шланга и доступное место для соединения. После монтажа шланг не должен перегибаться или касаться подвижных и горячих частей.
• Фару и подключение. Сравните форму посадки передней части, разъем, проводку и параметры лампы со снятой деталью. Эти сведения нельзя определять только по обозначению 175N/180N.
• Габаритную компоновку. Увеличенный корпус необходимо сверить по фактическим размерам старого бака и свободному пространству на конкретном мотоблоке.

Замена и проверка после установки

Причиной замены обычно становятся течь, коррозионное повреждение, деформация корпуса, нарушение герметичности швов или повреждение креплений. Работы выполняют на остывшей технике после полного удаления топлива. Перед снятием отсоединяют топливный шланг и проводку фары, отмечая их исходное положение. Состояние шланга, хомутов, крышки и уплотнений оценивают отдельно: переносить изношенные детали на новый бак не следует. Комплект поставки лучше уточнить заранее, поскольку наличие крышки, крепежа, шланга и отдельных соединителей в названии не указано.

После фиксации бака убедитесь, что корпус не касается движущихся деталей, шланг проложен свободно, а соединения сухие. Сначала залейте небольшое количество топлива и проверьте места соединений без запуска двигателя. Затем проконтролируйте работу фары и надежность крепежа. Такой порядок помогает сразу обнаружить несовпадение посадки или негерметичное соединение и корректно завершить ремонт мотоблока.
