Шток переключения КПП мотоблока 175N/180N, 315 мм, DIGGER

Шток переключения КПП мотоблока 175N/180N, 315 мм, DIGGER

Деталь предназначена для механизма управления коробкой передач мотоблоков с двигателями серий 175N и 180N. Она связывает действия оператора с механизмом выбора передачи и применяется при ремонте привода переключения. Длина штока составляет 315 мм, а обозначение мощности в названии позиции — 7/9 Hp. Такой вариант выбирают для техники соответствующей компоновки, когда прежний шток изношен, деформирован или имеет повреждения в местах соединения.

Назначение и конструкция

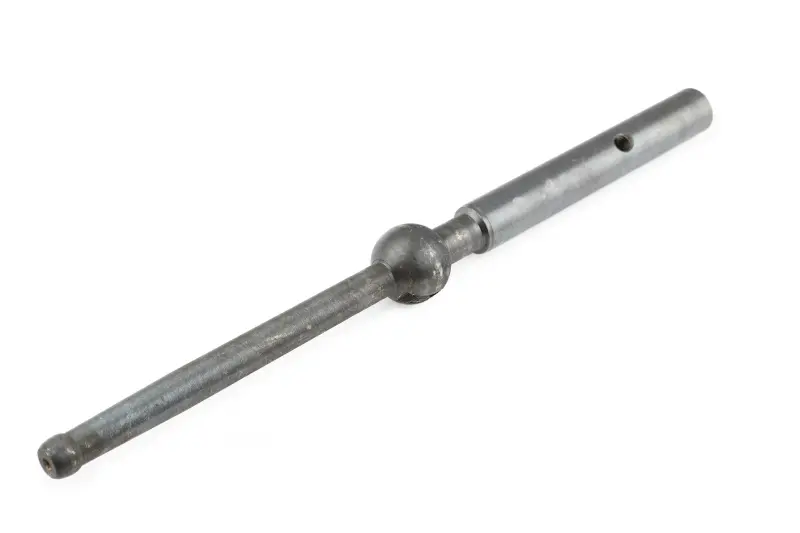

Шток работает в механической системе управления КПП: перемещение рычага через связанные детали передается к механизму переключения. Поэтому состояние самого стержня, соединений и посадочных участков влияет на четкость хода рычага и возможность правильно выбирать положения коробки. Конструкция включает длинную стержневую часть, центральный сферический участок и цилиндрический наконечник с поперечным отверстием. Такая конфигурация задает способ соединения штока с соседними деталями и должна совпадать с исполнением демонтированной запчасти.

Позиция DIGGER заявлена для мотоблоков с одноцилиндровыми четырехтактными дизельными двигателями 175N и 180N с водяным охлаждением. В карточках этого штока также указан диапазон номинальной мощности 7, 7,5, 8 и 9 л. с. Эти сведения помогают сузить подбор, однако одной модели двигателя недостаточно: на технике разных выпусков и модификаций могут отличаться механизм управления, крепление и длина тяги.

Что проверить перед выбором

• Длину: для этой позиции указано 315 мм. Сравните размер с демонтированным штоком без учета случайного изгиба изношенной детали.
• Серию двигателя: основными обозначениями совместимости являются 175N и 180N; мощность 7/9 Hp служит дополнительным ориентиром.
• Форму обоих концов: сопоставьте стержневую часть, цилиндрический наконечник и способ их присоединения к механизму.
• Поперечное отверстие: должны совпасть его положение и посадка крепежной детали. Подбирать диаметр без сравнения с исходной запчастью не следует.
• Сферический участок: проверьте форму сопряжения, свободное размещение и отсутствие несовпадения с ответной частью.
• Компоновку КПП: сравните расположение рычага, связанных тяг и точек крепления на конкретном мотоблоке.

Когда требуется проверка механизма

Затрудненное включение, чрезмерный свободный ход рычага, неполное удержание выбранного положения или заметный перекос привода — повод осмотреть весь механизм переключения. Причина может находиться не только в штоке, поэтому одновременно оценивают состояние рычага, вилок, фиксаторов, соединительных пальцев и посадочных мест. Замена оправдана, если на старой детали обнаружены изгиб, выработка в соединениях либо повреждение отверстия, влияющее на передачу движения.

Установка и контроль после ремонта

Монтаж выполняют при остановленном двигателе и устойчиво установленном мотоблоке. Перед разборкой полезно зафиксировать взаимное положение деталей привода, а снятый шток использовать как образец для окончательного сравнения. Новый шток устанавливают без принудительного подгибания и перекоса; крепеж возвращают в предусмотренные места согласно устройству конкретной КПП. Если для доступа требуется вскрытие корпуса или снятие крышки коробки, последовательность работ и требования к обслуживанию берут из руководства соответствующей модели.

После сборки сначала проверяют ход рычага и выбор всех положений без запуска двигателя. Соединения не должны закусывать, а шток — задевать соседние детали на протяжении полного хода. Затем контролируют работу механизма в порядке, предусмотренном инструкцией мотоблока. Точное совпадение длины 315 мм, геометрии наконечников и присоединительных участков — главный критерий правильного выбора этой детали.
