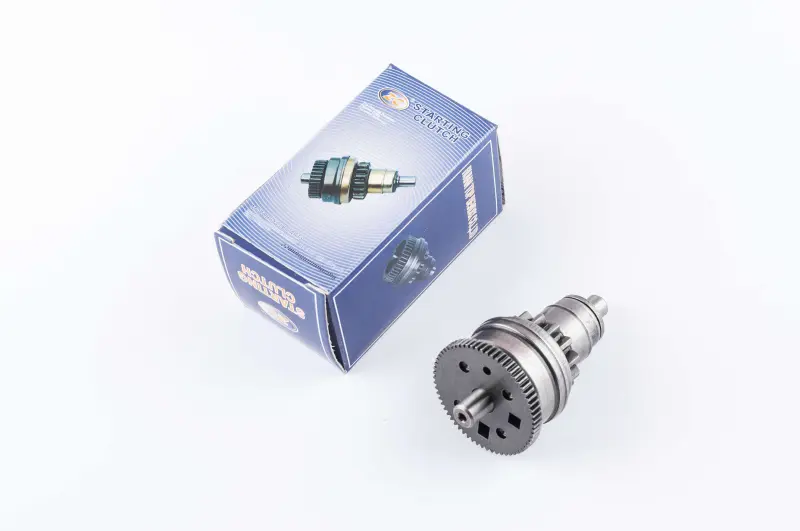

Бендикс стартера Honda Tact AF16 Forward

Бендикс стартера Honda Tact AF16 Forward

Бендикс Forward предназначен для системы электрозапуска скутера Honda Tact AF16. Он передает вращение от электростартера к механизму запуска двигателя, обеспечивая зацепление в момент пуска. Деталь выбирают для замены изношенного узла, если зубья повреждены, механизм работает с проскальзыванием или стартер вращается без уверенного захвата.

В конструкции объединены обгонная муфта и шестерни. Во время запуска узел передает усилие от стартера, а после пуска двигателя разъединяет привод. Такая схема позволяет механизму включаться именно на этапе запуска. Если зубья изношены или подвижная часть утратила нормальный ход, зацепление становится нестабильным: электростартер может вращаться, но двигатель не получает необходимого вращения для уверенного запуска.

На большой шестерне предусмотрено 63 зуба, на малой — 14. Общая длина детали составляет 70 мм, посадочный размер втулок — 8 мм. Эти параметры важны при подборе, поскольку внешне похожие бендиксы могут отличаться числом зубьев, длиной и посадкой. Перед заказом следует сравнить характеристики со снятым узлом и убедиться, что его конфигурация соответствует указанной.

Особенности конструкции

• применяется в системе электростартера Honda Tact AF16;
• обгонная муфта и шестерни образуют единый рабочий узел;
• большая и малая шестерни имеют схему зубьев 63/14;
• подходит для замены изношенного бендикса при ремонте механизма запуска.

Характеристики

• Производитель: Forward;
• Модель скутера: Honda Tact AF16;
• Общая длина: 70 мм;
• Посадочный размер втулок: 8 мм;
• Количество зубьев: 63 на большой и 14 на малой шестерне.

Как проверить соответствие

Для правильного подбора недостаточно ориентироваться только на модель скутера. Снятый бендикс необходимо сопоставить с новой деталью по общей длине 70 мм, посадочному размеру втулок 8 мм и количеству зубьев на обеих шестернях. Также следует сравнить расположение шестерен и посадочных точек. Совпадение этих параметров особенно важно, если скутер ранее ремонтировался или история его обслуживания неизвестна.

Замена бендикса актуальна при проскальзывании, износе зубьев и нарушении зацепления в приводе электростартера. Однако перед установкой стоит осмотреть сопряженные шестерни и сам привод стартера. Износ соседних элементов способен мешать нормальной работе даже после замены бендикса, поэтому состояние механизма запуска лучше оценивать в комплексе.

Установка и проверка работы

Перед монтажом еще раз сравните старую и новую детали по длине, посадке, числу зубьев и взаимному расположению элементов. Бендикс должен устанавливаться в соответствующие посадочные точки без несоответствия геометрии. После сборки необходимо проверить работу электрозапуска: вращение должно передаваться на механизм запуска без проскальзывания и неуверенного зацепления.

Бендикс Forward позволяет восстановить штатную работу электрического запуска Honda Tact AF16 при условии точного совпадения параметров и исправности сопряженных деталей. Это конкретный ремонтный узел для случаев, когда требуется заменить изношенный механизм передачи вращения от стартера к двигателю.
