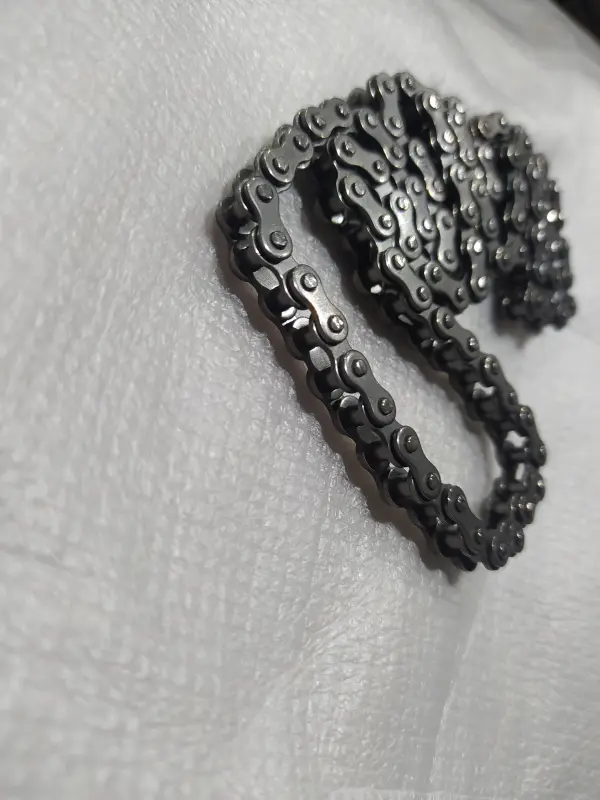

Цепь трансмиссии DGC 25H×92L для детского ATV

Цепь трансмиссии DGC 25H×92L для детского ATV

Приводная цепь предназначена для детских квадроциклов, в трансмиссии которых используется формат 25H и длина 92 звена. Она соединяет ведущую и ведомую звезды, передавая вращение от силового привода к заднему колесу или оси. Такой способ передачи позволяет компактно разместить привод на небольшой технике, однако требует точного совпадения цепи со звездами и предусмотренной изготовителем длиной.

Обозначение 25H указывает на типоразмер цепи с шагом 6,35 мм, а 92L означает 92 звена. Оба параметра нужно учитывать одновременно: цепь другого стандарта не будет правильно входить в зубья звезд, а несовпадающее количество звеньев изменит установочную длину и может выйти за диапазон регулировки натяжения. Эта модель подходит для замены только в тех приводах детских ATV, где штатно предусмотрена цепь 25H на 92 звена.

Назначение и особенности конструкции

Цепь состоит из последовательности шарнирно соединенных пластин и рассчитана на работу с парой соответствующих звезд. Во время движения звенья огибают ведущую звезду, входят в зацепление с ведомой и передают тяговое усилие без изменения передаточного отношения, заданного количеством зубьев. Исправная цепная передача работает равномерно, без закусывания звеньев, перескакивания по зубьям и выраженных рывков при наборе скорости.

Формат 25H применяется в компактных приводах небольшой мототехники. Небольшой шаг обеспечивает соответствие малым звездам, но не делает все цепи для детских квадроциклов взаимозаменяемыми. Даже у внешне похожих ATV могут отличаться число звеньев, расположение двигателя, межосевое расстояние, механизм регулировки и параметры звезд.

Что проверить при подборе

• Типоразмер: штатная цепь и обе звезды должны быть рассчитаны именно на стандарт 25H с шагом 6,35 мм.
• Количество звеньев: для этой позиции предусмотрено 92 звена; сравнивать следует полное число звеньев старой цепи, а не только ее растянутую фактическую длину.
• Конфигурацию привода: расположение ведущей и ведомой звезд, направляющих и механизма натяжения должно соответствовать исходному исполнению ATV.
• Состояние звезд: сильно заостренные, искривленные или неравномерно изношенные зубья способны нарушить зацепление и ускорить износ новой цепи.
• Способ соединения: до начала работ нужно определить предусмотренный конструкцией тип замыкания цепи и убедиться, что для установки имеются подходящие детали и инструмент.

Установка и регулировка

Перед монтажом очищают звезды и проверяют их крепление, отсутствие бокового биения и правильное взаимное расположение. Цепь укладывают без перекручивания, замыкают предусмотренным для конкретного привода способом и регулируют свободный ход по руководству детского ATV. Чрезмерное натяжение повышает нагрузку на шарниры цепи, валы и подшипники, а слишком большой провис может привести к вибрации, ударам и выходу звеньев из зацепления.

После регулировки привод медленно проворачивают вручную и контролируют натяжение в нескольких положениях. Это позволяет обнаружить тугой участок, перекос звезд или неравномерность хода до эксплуатации. После первых поездок полезно повторно проверить свободный ход и крепления, поскольку вновь установленная цепь занимает рабочее положение на звездах.

Когда требуется замена

Основанием для обслуживания или замены становятся заметное удлинение цепи, тугие шарниры, увеличенный боковой люфт, поврежденные пластины или пальцы, повторяющееся ослабление натяжения, шум и рывки со стороны привода. Продолжительная работа изношенной цепи увеличивает выработку зубьев и может вызвать перескакивание под нагрузкой.

Для сохранения плавного хода цепь периодически очищают, осматривают и смазывают составом, подходящим для цепного привода данного ATV. Интервалы обслуживания и величину свободного хода выбирают по руководству конкретной модели. DGC 25H×92L — практичный вариант для планового ремонта детского квадроцикла при точном совпадении стандарта цепи, количества звеньев и конфигурации трансмиссии.
