Реле-регулятор зарядки Honda Tact AF16

Реле-регулятор зарядки Honda Tact AF16

Деталь предназначена для системы зарядки скутера Honda Tact с обозначением AF16. Она объединяет функции выпрямителя и регулятора: принимает переменный ток от генератора, преобразует его в постоянный и удерживает напряжение, поступающее к аккумулятору и бортовым потребителям, в контролируемом диапазоне. Исправная работа этого компонента помогает аккумулятору получать заряд во время движения, а освещению и другим потребителям — работать без резких скачков напряжения.

Назначение и признаки неисправности

Генератор вырабатывает переменный ток, параметры которого меняются вместе с оборотами двигателя. Выпрямительная часть подготавливает ток для зарядки аккумулятора, а регулирующая ограничивает чрезмерный рост напряжения. Поэтому реле-регулятор влияет не на запуск двигателя сам по себе, а на то, как техника пополняет заряд аккумулятора и питает бортовое оборудование после запуска.

Проверка детали уместна, если аккумулятор недозаряжается после поездок, напряжение на его клеммах остается низким либо чрезмерно повышается при увеличении оборотов, яркость ламп заметно меняется или лампы часто перегорают. Потемнение, окисление и нагрев контактной колодки также требуют внимания. Такие признаки могут быть связаны не только с регулятором, поэтому перед заменой полезно проверить аккумулятор, выход генератора, проводку, соединения и массу. Комплексная диагностика исключает ситуацию, когда новая деталь не устраняет причину неполадки.

Что сверить при подборе

• Модель техники: применяемость заявлена для Honda Tact AF16.
• Разъем: используется единая прямоугольная колодка с шестью контактами, расположенными в два ряда.

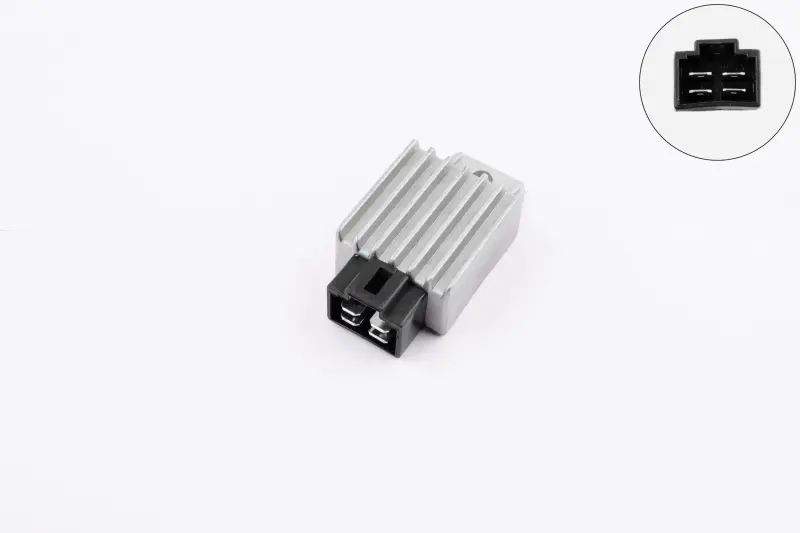

• Форма корпуса: компактный серебристый корпус выполнен с продольными охлаждающими ребрами, а черная штекерная часть расположена с торца.
• Ответная колодка: должны совпадать форма пластикового корпуса разъема, направляющие, число и расположение клемм.
• Схема подключения: одинаковое число контактов еще не подтверждает одинаковую распиновку, поэтому назначение выводов сверяют со схемой конкретной модификации.

При выборе сравните деталь со снятым регулятором по разъему, расположению контактов, габаритам корпуса и способу фиксации на скутере. Обозначение AF16 — основной ориентир по модели, но у техники после ремонта могли быть заменены генератор, жгут или отдельные разъемы. Если установленная колодка отличается, подключать регулятор без проверки распиновки нельзя.

Установка и контроль после замены

До монтажа осмотрите ответную колодку и провода. Окисленные, ослабленные или перегретые клеммы создают переходное сопротивление, из-за которого зарядка остается нестабильной даже с исправным регулятором. Разъем должен соединяться без перекоса и чрезмерного усилия, а клеммы — удерживаться в колодке и плотно контактировать. Корпус устанавливают в предусмотренное производителем место, не перекрывая ребристую поверхность соседними деталями или жгутом.

После установки проверьте напряжение на аккумуляторе измерительным прибором: сначала при неработающем двигателе, затем после запуска и при повышении оборотов. Ориентироваться следует на значения из сервисной документации именно для Honda Tact AF16. Показания должны изменяться предсказуемо, без резких выбросов и признаков отсутствия зарядки. Если отклонение сохраняется, диагностику продолжают по генератору, проводке, контактам массы и состоянию аккумулятора.

Реле-регулятор подходит для планового восстановления штатной системы зарядки Honda Tact AF16 и замены детали с подтвержденной неисправностью. Точная сверка шестиконтактной колодки и схемы выводов перед монтажом помогает избежать ошибочного подключения и повторной разборки скутера.
