Прокладка цилиндра Honda DIO Ø39 мм, mod.A

Прокладка цилиндра Honda DIO Ø39 мм, mod.A

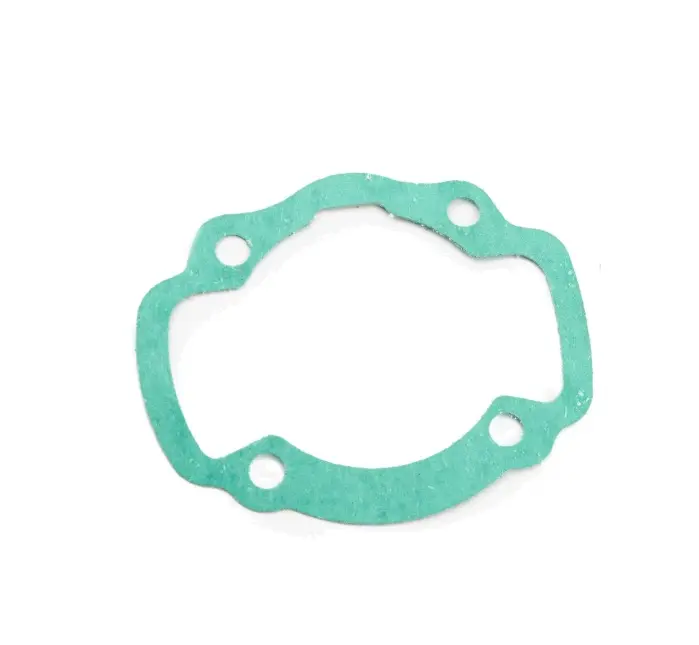

Прокладка предназначена для установки в соединении цилиндра двигателя скутера Honda DIO. Исполнение mod.A и обозначение Ø39 мм позволяют подобрать деталь для соответствующей конфигурации цилиндро-поршневой группы. Она повторяет контур посадочной плоскости, имеет большое центральное окно и четыре отверстия под крепеж. Такая геометрия обеспечивает правильное расположение прокладки между сопрягаемыми деталями и не мешает установке цилиндра.

Основная задача детали — уплотнить стык после разборки двигателя или замены компонентов цилиндро-поршневой группы. Исправная прокладка помогает сохранить герметичность соединения и исключить прямой контакт сопрягаемых поверхностей в предусмотренной производителем зоне. Ее устанавливают при ремонте, когда цилиндр снимался для осмотра, обслуживания либо замены. Старая прокладка после демонтажа может быть сжата, надорвана или частично остаться на посадочной плоскости, поэтому ее повторное использование способно ухудшить качество соединения.

Что проверить при подборе

Обозначения Honda DIO, Ø39 мм и mod.A необходимо рассматривать вместе. В семействе DIO встречаются разные поколения двигателей и варианты цилиндров, поэтому одного названия скутера для выбора недостаточно. До установки сопоставьте новую деталь со снятой прокладкой и посадочной плоскостью: внешний контур, форму центрального окна, расположение четырех крепежных отверстий, боковые вырезы и расстояния между точками крепления. Все отверстия должны совмещаться свободно, без растягивания, подрезки или принудительного смещения детали.

• Назначение: уплотнение соединения цилиндра в двигателе скутера.
• Заявленная совместимость: Honda DIO.
• Размерное обозначение: Ø39 мм.
• Вариант исполнения: mod.A.
• Конструкция: фигурная плоская прокладка с центральным окном и четырьмя отверстиями под крепеж.

Когда требуется замена

Новую прокладку ставят после снятия цилиндра, а также при обнаружении разрыва, расслоения, сильного обжатия или повреждения края прежней детали. Поводом проверить стык могут стать следы негерметичности возле основания цилиндра, однако перед ремонтом нужно определить их точное происхождение: похожие загрязнения способны появляться и из соседних соединений. Если цилиндр или картер имеют поврежденную либо заметно неровную посадочную поверхность, одной заменой прокладки причину устранить нельзя.

Подготовка и установка

Перед сборкой остатки прежнего уплотнения аккуратно удаляют с обеих сопрягаемых поверхностей. Посадочные плоскости очищают от загрязнений и проверяют на царапины, задиры и неровности. Нельзя повреждать их жестким инструментом: глубокая риска рядом с контуром уплотнения может создать путь для утечки. Новую прокладку укладывают ровно, совмещая центральное окно, вырезы и все крепежные отверстия. Деталь не должна перекрывать предусмотренные конструкцией проходы или выступать внутрь цилиндра.

Крепеж затягивают равномерно в порядке и с моментом, указанными в сервисных данных конкретного двигателя Honda DIO. Чрезмерное усилие не улучшает уплотнение и может деформировать сопрягаемые детали, а неравномерная затяжка создает различное давление по периметру. После сборки следует убедиться, что прокладка не сместилась и край соединения остается равномерным.

Эта позиция подходит для ремонта Honda DIO только при совпадении исполнения mod.A, размерного обозначения Ø39 мм и всей геометрии посадочного контура. Точная проверка снятой детали и конфигурации двигателя до начала сборки помогает избежать повторного демонтажа цилиндра.
