Набор прокладок цилиндра 2T TB60 D1E41QMB, цепная версия, mod.A

Прокладки цилиндра для 2T TB60 D1E41QMB

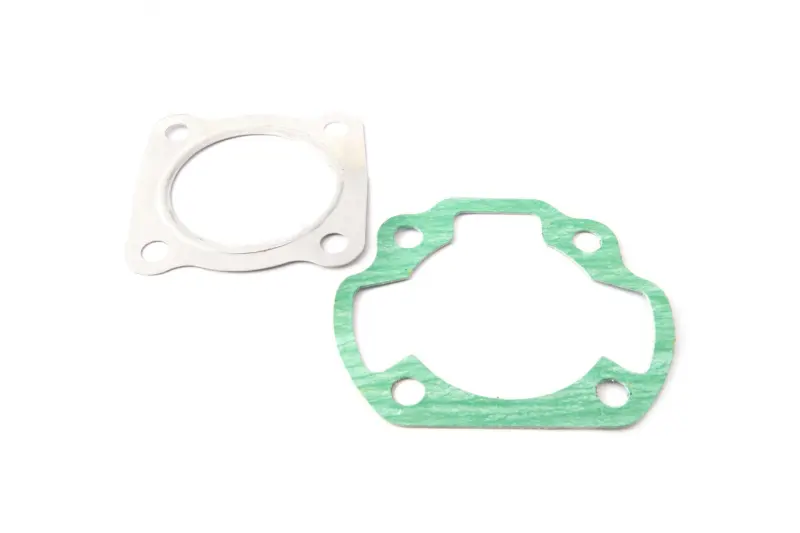

Набор предназначен для обслуживания цилиндро-поршневой группы двухтактного двигателя TB60 семейства D1E41QMB в цепном исполнении. В него входят две прокладки разной формы: для нижнего стыка цилиндра с картером и для соединения цилиндра с головкой. Они устанавливаются при разборке поршневой группы, замене цилиндра или восстановлении герметичности после ремонта. Исполнение mod.A следует учитывать при подборе вместе с обозначением двигателя и конфигурацией снятых деталей.

Назначение набора

Прокладка под цилиндром уплотняет плоскость между цилиндром и картером, а верхняя прокладка закрывает соединение цилиндра с головкой. Правильно подобранные детали помогают исключить подсос воздуха и выход рабочей смеси через стыки, а также сохранить компрессию, необходимую для нормальной работы двухтактного двигателя. Замена особенно актуальна, если на соединениях появились влажные следы, старая прокладка порвалась при разборке, продавилась, пересохла либо больше не повторяет форму посадочной поверхности.

Комплект рассчитан именно на цилиндровую часть двигателя, поэтому его не следует путать с полным набором прокладок всего мотора. Две детали имеют различную геометрию и выполняют разные задачи, но меняются в рамках одного ремонта поршневой группы. Такой формат удобен при снятии цилиндра: обе разъединяемые плоскости можно собрать с новыми уплотнениями, не возвращая в соединение поврежденные или уже обжатые детали.

Что проверить при выборе

• Тип двигателя: двухтактный TB60 с обозначением D1E41QMB.
• Исполнение: цепная версия, указанная для этой модификации двигателя.
• Вариант детали: mod.A; это обозначение нужно учитывать при наличии нескольких конструктивных версий.
• Форма прокладок: сравните внешний контур, центральные проемы, расположение четырех крепежных отверстий и дополнительные вырезы со снятыми деталями.
• Место ремонта: набор предназначен для соединений цилиндра с картером и головкой, а не для других крышек двигателя.

Совместимость указывается для TB60/D1E41QMB; в товарных каталогах эта конфигурация также связана со скутером Suzuki RUN и семейством Suzuki TB50–60. Название модели скутера само по себе не заменяет проверку двигателя: перед покупкой сопоставьте его обозначение, цепное исполнение, вариант mod.A и геометрию прокладок. Особенно внимательно сравните расположение крепежных отверстий и боковых вырезов — эти признаки позволяют исключить установку детали от близкой, но отличающейся версии.

Рекомендации по установке

Прокладки устанавливают на ровные и очищенные сопрягаемые поверхности. Остатки прежнего уплотнения необходимо удалить аккуратно, не повреждая плоскости цилиндра, картера и головки. Детали размещают без перекосов, совмещая центральные проемы, отверстия крепления и все контурные вырезы. Прокладка не должна перекрывать предусмотренные конструкцией каналы или выступать внутрь проема цилиндра.

При сборке соблюдают порядок и момент затяжки крепежа, предусмотренные руководством для конкретного двигателя. Произвольное чрезмерное усилие может неравномерно обжать прокладку, а недостаточная затяжка не обеспечит плотного соединения. Необходимость дополнительных герметизирующих составов также определяют по ремонтной документации двигателя, поскольку универсальный способ для всех вариантов D1E41QMB применять нельзя.

После сборки стоит проконтролировать стыки при первом запуске и после прогрева двигателя. Отсутствие влажных следов, прорыва смеси и подсоса воздуха указывает на нормальное уплотнение соединений. Набор подходит для плановой переборки цилиндро-поршневой группы и ремонта, при котором цилиндр или головка уже снимались: повторно использовать порванные, деформированные или обжатые прокладки не следует.
