ЦПГ 2T Stels 65 Ø44 мм, палец 12 мм, с головкой SEE Taiwan

Цилиндро-поршневая группа 2T Stels 65 с головкой

Комплект предназначен для ремонта цилиндро-поршневой части двухтактного двигателя Stels 65. Его основные параметры для подбора — диаметр цилиндра и поршня 44 мм, диаметр поршневого пальца 12 мм и двухтактная схема двигателя. ЦПГ объединяет детали, которые формируют камеру сгорания, обеспечивают движение поршня в цилиндре и передают создаваемое при сгорании смеси усилие на шатун и коленчатый вал.

Такой набор используют при износе цилиндра, поршня или колец, снижении компрессии, появлении задиров, постороннего шума либо после повреждения деталей двигателя. Замена группы в сборе позволяет согласованно обновить основные компоненты верхней части мотора. В набор также включена головка цилиндра, поэтому он подходит для ремонта, при котором требуется заменить не только цилиндр с поршнем, но и закрывающую камеру сгорания деталь.

Состав и конструкция

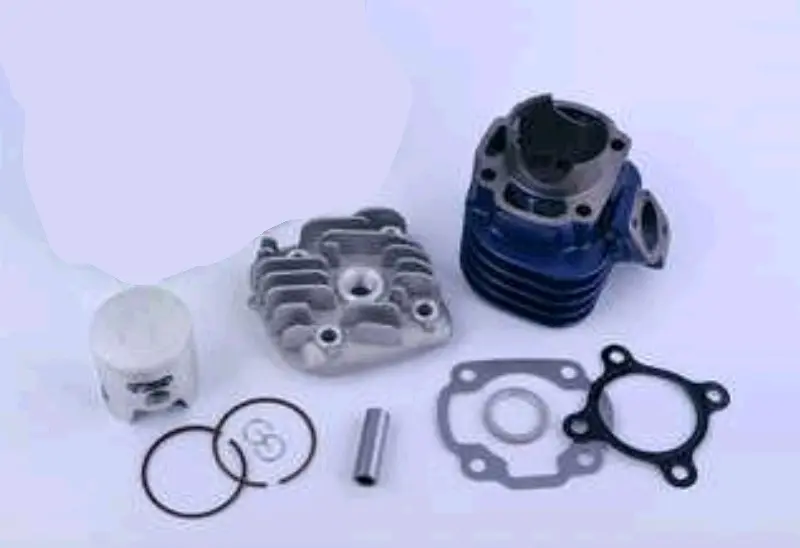

Комплект включает цилиндр с окнами, характерными для двухтактной системы газообмена, головку цилиндра, поршень, поршневой палец, поршневые кольца, стопорные кольца пальца и прокладки для соединения деталей. Ребра на цилиндре и головке образуют наружную поверхность воздушного охлаждения. Наличие основных сопрягаемых компонентов в одном наборе упрощает ремонт и исключает необходимость отдельно подбирать поршень, кольца и головку по разным размерным группам.

• Тип двигателя: двухтактный, 2T.
• Назначение: ремонт цилиндро-поршневой части двигателя Stels 65.
• Диаметр: 44 мм.
• Диаметр поршневого пальца: 12 мм.
• Исполнение: ЦПГ с головкой цилиндра.
• Обозначение производителя: SEE Taiwan.

Как проверить совместимость

Обозначения Stels 65 и 2T сами по себе недостаточны для безошибочного выбора: у техники одной марки могут применяться разные версии двигателя и поршневого пальца. Перед установкой необходимо сверить тип двигателя, диаметр старого цилиндра или поршня, размер пальца, расположение крепежных отверстий, конфигурацию впускного и выпускного окон, форму основания цилиндра и соединение выпускного патрубка. Для этого комплекта требуются диаметр 44 мм и палец 12 мм. Вариант с пальцем другого размера не является прямой заменой.

Отдельно сравнивают посадочную плоскость цилиндра на картере, высоту и форму цилиндра, положение каналов, крепление головки и доступное пространство под установленными деталями кузова. Старую головку также следует сопоставить по крепежу, свече и геометрии прилегающей поверхности. Такое сравнение особенно важно, если двигатель ранее ремонтировался или на скутере уже стоит нештатная поршневая группа.

Рекомендации по установке

Перед сборкой очищают посадочные поверхности картера, проверяют состояние шатуна и верхней головки шатуна, а также отсутствие заметного люфта и повреждений. Поршневые кольца устанавливают в предназначенные для них канавки без чрезмерного растяжения, совмещая их замки с фиксирующими точками поршня. Стопорные кольца пальца должны полностью сесть в канавки. Прокладки размещают на чистых ровных поверхностях, а крепеж головки затягивают равномерно в последовательности и с усилием, предусмотренными для конкретного двигателя.

После сборки проверяют свободное перемещение поршня, герметичность соединений, правильность подключения впуска и выпуска, а также отсутствие контакта поршня с головкой. Причину прежнего повреждения — недостаточную смазку, перегрев, попадание загрязнений или неправильную настройку топливной смеси — необходимо устранить до запуска. Это помогает защитить новую ЦПГ от повторного износа и получить стабильную работу двигателя после ремонта.
