Тюнинговый коленвал SEE Taiwan для Honda DIO AF18

Тюнинговый коленвал SEE Taiwan для Honda DIO AF18

Коленвал предназначен для ремонта и настройки двухтактного двигателя скутера Honda DIO AF18. Он принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент другим механизмам двигателя и трансмиссии. От состояния этой детали зависят равномерность вращения, отсутствие постороннего стука и корректная работа сопряженных компонентов.

Назначение и конструкция

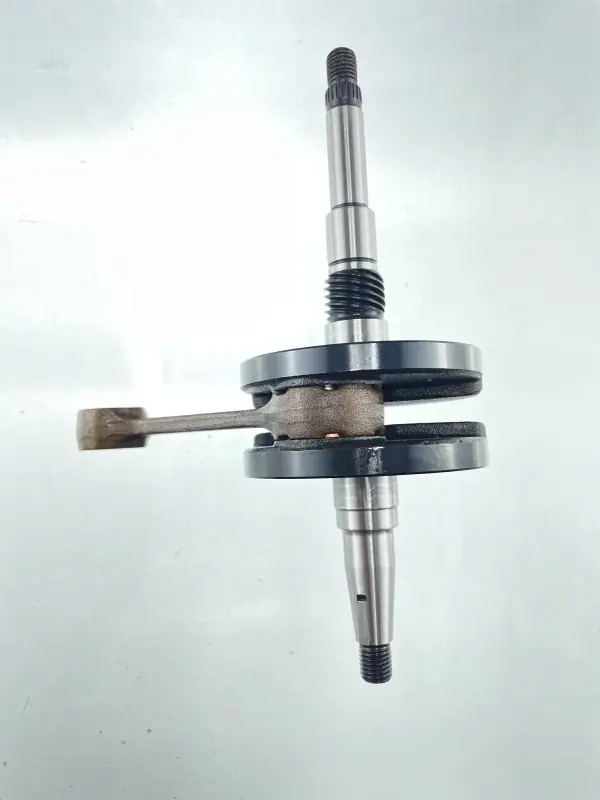

Изделие выполнено в виде коленчатого вала в сборе с шатуном и двумя щеками. По обеим сторонам расположены ступенчатые участки под сопрягаемые детали, резьбовые концы и шлицевой участок. Такая конфигурация требует точного совпадения с конструкцией конкретного двигателя: внешнее сходство коленвалов для разных версий Honda DIO не подтверждает их взаимозаменяемость.

Обозначение «тюнинг» относится к исполнению товара, однако само по себе не определяет ход, размеры шеек или другие геометрические параметры. Если двигатель ранее дорабатывался, подбор следует выполнять с учетом уже установленной цилиндро-поршневой группы и остальных деталей. Для штатного мотора также необходимо проверить, что параметры нового коленвала соответствуют снятой детали и требованиям конкретной модификации AF18.

Когда требуется замена

Проверка коленвала необходима при появлении заметной вибрации, металлического стука, биения, люфта шатуна, повреждений резьбы или шлицев, а также при восстановлении двигателя после заклинивания поршневой группы. Причина подобных симптомов определяется после разборки: похожие проявления могут быть связаны с подшипниками, поршнем, шатуном или другими сопряженными деталями. Новый вал выбирают после осмотра всего кривошипного механизма, чтобы не оставить без внимания повреждения, способные сократить ресурс ремонта.

Что сверить перед заказом

• Модель и двигатель: товар заявлен для Honda DIO AF18 с двухтактным двигателем; обозначение рамы не следует использовать как единственный критерий.
• Геометрию концов вала: сравните длину и форму ступеней, расположение резьбы, шлицев и посадочных участков.
• Посадочные диаметры: размеры шеек должны соответствовать подшипникам, сальникам и сопрягаемым деталям двигателя.
• Шатунную часть: проверьте длину шатуна, ширину его головок и совместимость с поршневым пальцем.
• Ход кривошипа: этот параметр особенно важен для тюнингового двигателя, поскольку влияет на положение поршня в цилиндре.

Если старый коленвал сохранился, его удобно использовать как образец для прямого сравнения формы и размеров. При отсутствии снятой детали параметры уточняют по модели двигателя и технической документации именно той версии скутера, которая ремонтируется. Расширять совместимость на Honda Tact, Lead или другие поколения DIO без такой проверки не следует.

Установка и контроль после сборки

Замена коленвала связана с разборкой двигателя и разъединением половин картера. До сборки проверяют состояние коренных подшипников, сальников, посадочных мест, поршня, пальца и деталей, соединяемых с концами вала. Изношенные сопряжения способны вызвать люфт, утечку или повторное появление вибрации даже при установке нового коленвала.

Вал устанавливают без ударной нагрузки и перекоса, соблюдая порядок сборки и затяжки, установленный для двигателя AF18. После соединения картера коленвал должен проворачиваться свободно, без заеданий и заметного бокового биения. Перед окончательной установкой двигателя проверяют правильность соединения всех приводных деталей, а после запуска контролируют звук работы, вибрацию и герметичность картера. Такой подход помогает оценить результат ремонта до полноценной эксплуатации скутера.
