Лапка переключения передач 4T CB125/150 с тягой

Лапка переключения передач 4T CB125/150 с тягой

Механический привод предназначен для управления коробкой передач на мотоциклах семейства CB125/150 с четырехтактным двигателем и вынесенной тягой переключения. Нажатие ногой перемещает педаль, после чего тяга передает движение на короткий рычаг, установленный на шлицевом валу механизма выбора передач. Такая компоновка применяется там, где педаль и вал не соединяются напрямую, поэтому при подборе имеет значение вся геометрия сборки, а не только форма наконечника под ногу.

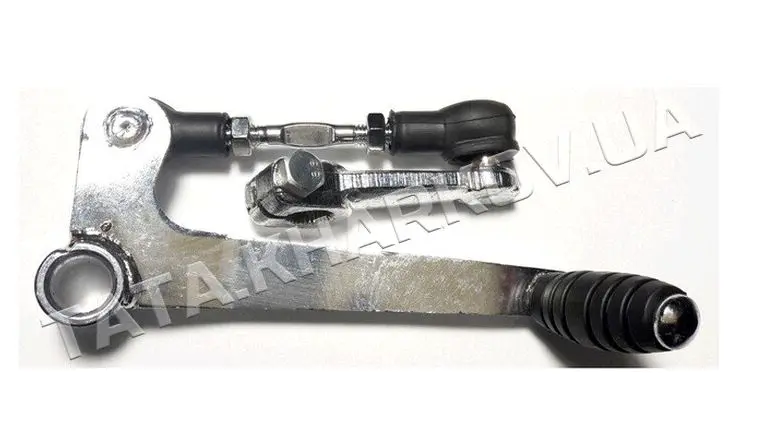

Конструкция включает длинную педаль с двумя опорными участками, регулируемую тягу с шарнирными соединениями и отдельный короткий рычаг для посадки на шлицы. Ребристая накладка на конце педали помогает ноге увереннее взаимодействовать с рычагом. Тяга позволяет согласовать положение педали с ответным рычагом и восстановить правильную передачу движения после установки. Регулировочные соединения фиксируются контргайками, поэтому после настройки важно надежно затянуть их и убедиться, что длина тяги не изменяется при работе.

Подтвержденные параметры

• Применение: мотоциклы CB125/150 с четырехтактным двигателем и приводом переключения через тягу.
• Общая длина: 300 мм.
• Вынос передней части педали: 110 мм.
• Вынос участка под пятку: 190 мм.
• Посадочный диаметр под вал: 12,5 мм.
• Диаметр под шлицевой вал: 11 мм.
• Длина регулируемой тяги по центрам: 87 мм.
• Длина литого рычага по центрам: 45 мм.

Как проверить совместимость

Обозначения CB125 и CB150 охватывают мотоциклы разных производителей и модификаций, поэтому одного совпадения названия серии недостаточно. Перед выбором сопоставьте старую деталь с указанными размерами: общую длину педали, передний и задний вынос, диаметры обеих посадок, расстояния между центрами тяги и короткого рычага. Также должны совпасть расположение шарнирных соединений, направление изгибов, способ крепления педали и положение шлицевого зажима относительно тяги.

Особенно внимательно проверьте число и профиль шлицев на ответном валу. Близкий наружный диаметр не подтверждает совпадение посадки: рычаг должен входить на шлицы без забивания, перекоса и заметного люфта. После установки педаль не должна касаться крышки двигателя, рамы, подножки или других деталей во всем диапазоне хода. Если на мотоцикле используется прямая лапка без промежуточной тяги, эта сборка конструктивно отличается и не является ее автоматической заменой.

Установка и настройка

Перед демонтажем полезно зафиксировать исходную высоту педали и положение короткого рычага на валу. Новую сборку устанавливают с сохранением правильного направления деталей, затем регулируют длину тяги так, чтобы носок и пятка удобно воздействовали на педаль, а механизм полностью отрабатывал ход в обе стороны. Шарниры должны двигаться свободно, без закусывания; тяга не должна работать под боковым перекосом. После регулировки затягивают контргайки и крепеж шлицевого зажима, не применяя ударную посадку.

Поводом для замены служат погнутая педаль, сорванная или разбитая шлицевая посадка, чрезмерный люфт в соединениях, поврежденная тяга либо деформация, из-за которой переключения становятся нечеткими. После монтажа последовательно проверьте свободный ход педали и включение передач на неподвижном мотоцикле, а затем повторно осмотрите крепления. Правильно подобранная и настроенная лапка передает движение без лишнего люфта и возвращает привычное управление переключением.
