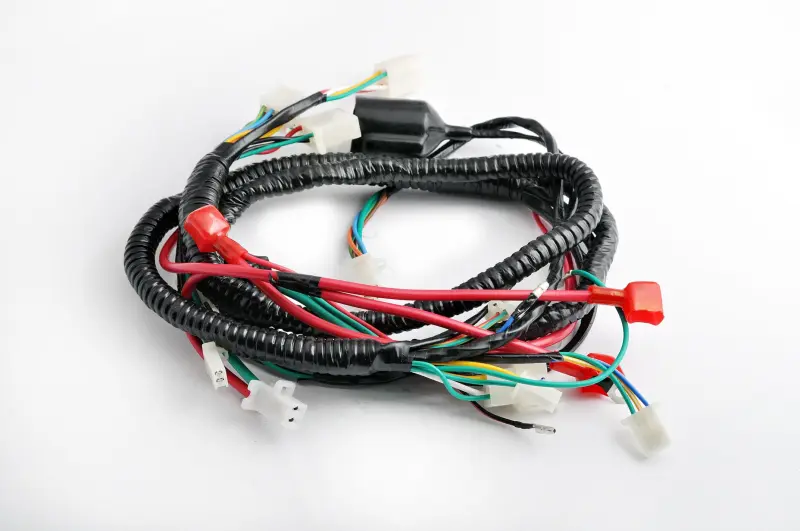

Жгут проводки Zongshen Wind (ZS50QT-4)

Жгут проводки для скутера Zongshen Wind

Жгут предназначен для восстановления штатных соединений электрооборудования четырехтактного скутера Zongshen Wind ZS50QT-4. Он объединяет провода и разъемы, через которые подключаются зажигание, освещение, органы управления, замок и другие предусмотренные конструкцией скутера компоненты. Такая деталь нужна при комплексном ремонте, когда старая проводка повреждена в нескольких местах, имеет обрывы, следы перегрева, окисленные контакты либо ненадежные соединения после предыдущего вмешательства.

Конструкция выполнена как разветвленный многопроводный жгут. Основная часть проводов собрана в защитную гофрированную оболочку, а ответвления выведены к отдельным штекерам и контактам. Разъемное исполнение помогает подключить компоненты без скручивания проводов в местах, где на скутере предусмотрены ответные колодки. Разные цвета жил облегчают ориентацию при монтаже, однако подключение следует выполнять по схеме конкретной версии техники, а не только по цвету изоляции.

Что проверить при подборе

• Модель и индекс рамы. Жгут заявлен для Zongshen Wind ZS50QT-4. Одного совпадения марки скутера недостаточно: у других моделей Zongshen расположение компонентов и схема соединений могут отличаться.
• Количество и форма разъемов. Сравните все штекеры старой детали с новой: число контактов, контуры корпусов, фиксаторы и расположение направляющих должны соответствовать ответным колодкам.
• Расположение ответвлений. Ветки должны доходить до своих точек подключения без натяжения, резких перегибов и прокладки рядом с подвижными или сильно нагревающимися деталями.
• Набор отдельных контактов. Помимо многоконтактных колодок, жгут имеет одиночные выводы. Их назначение и способ подключения нужно сопоставить со штатной схемой скутера.
• Исполнение техники. Перед заказом учитывайте год, модификацию и ранее внесенные изменения. Даже у внешне похожих скутеров распиновка и состав подключаемого оборудования могут различаться.

Когда требуется замена

Установка полного жгута целесообразна, если локальный ремонт уже не обеспечивает надежного контакта или повреждения находятся сразу на нескольких ветках. Типичные причины замены — потрескавшаяся либо перетертая изоляция, оборванные жилы, оплавленные колодки, коррозия контактов и многочисленные нештатные соединения. Такие дефекты могут проявляться периодическим исчезновением питания, нестабильной работой зажигания, отказом света или зависимостью неисправности от положения руля и вибрации.

До демонтажа старой проводки удобно зафиксировать маршрут каждой ветки и последовательность соединений. Новый жгут укладывают по штатной трассе, сохраняя свободный ход возле рулевой колонки и исключая контакт с острыми кромками. Разъемы соединяют без чрезмерного усилия: если колодка не входит свободно, сначала проверяют ее ориентацию и соответствие. Провода не должны оставаться натянутыми, зажатыми облицовкой или касаться горячих частей.

После монтажа проверяют фиксацию колодок, изоляцию открытых контактов и правильность подключения каждого ответвления. Затем последовательно контролируют работу зажигания, освещения, органов управления и остальных подключенных компонентов. Если штатная проводка скутера ранее переделывалась, установку лучше совместить с восстановлением исходной схемы: это упрощает последующее обслуживание и поиск возможных неисправностей.

Этот жгут подходит для ремонта Zongshen Wind ZS50QT-4 при подтвержденном совпадении разъемов, расположения веток и схемы подключения. Тщательное сравнение со снятой деталью до начала установки позволяет избежать несовместимости и лишней переделки соединений.
