Латунная втулка бендикса в крышку вариатора 12×8×9 мм

Латунная втулка бендикса в крышку вариатора 12×8×9 мм

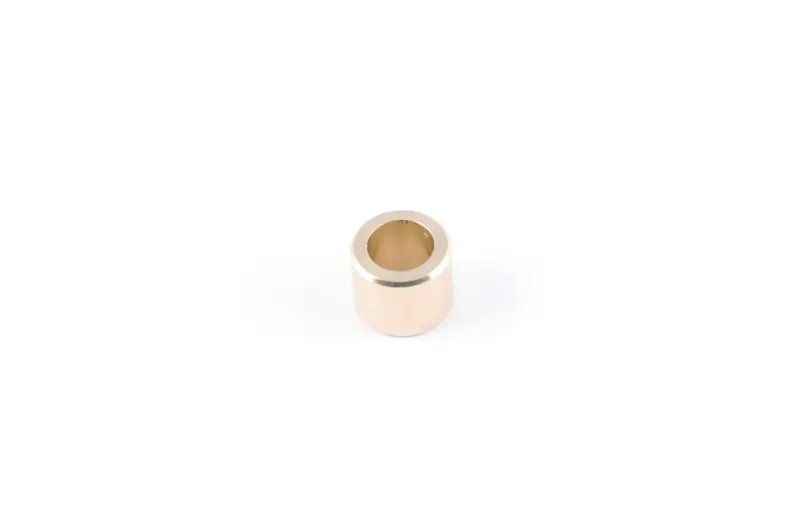

Втулка предназначена для установки в крышку вариатора скутера и служит опорой для бендикса электростартера. Эта небольшая деталь помогает удерживать его вал в предусмотренном положении во время запуска двигателя. Цилиндрический корпус изготовлен из латуни и имеет наружный диаметр 12 мм, внутренний диаметр 8 мм и длину 9 мм.

Назначение детали

При нажатии кнопки запуска вращение стартера передается через бендикс. Один из его опорных участков располагается во втулке, установленной в крышке вариатора. Поэтому состояние посадочного отверстия и соответствие размеров непосредственно влияют на положение механизма. Исправная втулка поддерживает вал, не позволяя ему смещаться в пределах посадки больше, чем предусмотрено конструкцией.

Изношенная втулка может сопровождаться заметным радиальным люфтом бендикса, посторонним звуком со стороны крышки или нестабильной работой механизма при запуске. Эти признаки не всегда указывают только на одну деталь: одновременно проверяют сам бендикс, его опорные поверхности, стартер, зубчатое зацепление и посадочное место в крышке.

Размеры и критерии подбора

• Наружный диаметр — 12 мм. Этот размер должен соответствовать посадочному отверстию в крышке вариатора. Слишком свободная посадка не обеспечит правильную фиксацию, а чрезмерный натяг способен затруднить монтаж или повредить крышку.
• Внутренний диаметр — 8 мм. Его сопоставляют с диаметром опорного участка бендикса. После установки вал должен размещаться без перекоса и сохранять необходимую свободу вращения.
• Длина — 9 мм. Втулка должна занимать предусмотренную глубину посадки и не выступать в область движения соседних деталей.
• Материал — латунь. Деталь представляет собой цельную цилиндрическую втулку без резиновой вставки и не относится к сайлентблокам подвески.

Подбирать эту позицию только по общему названию скутера недостаточно. Перед заказом измерьте старую втулку и посадочное место штангенциркулем, а также сравните расположение опоры бендикса в конкретной крышке. Обозначение 12×8×9 мм читается как наружный диаметр, внутренний диаметр и длина. Даже у внешне похожих крышек параметры посадки могут различаться.

Проверка перед установкой

После снятия крышки оцените люфт бендикса и состояние его опорной поверхности. Посадочное отверстие следует очистить от загрязнений и остатков изношенной втулки, не снимая металл с самой крышки. Новую деталь устанавливают ровно, прикладывая усилие по торцу подходящей оправкой. Удары по краю и запрессовка с перекосом могут деформировать втулку или посадочное место.

Перед окончательной сборкой проверьте, что бендикс свободно располагается во втулке, вращается без подклинивания и не имеет выраженного поперечного перемещения. Смазочный материал применяют только в том количестве и составе, которые предусмотрены обслуживанием конкретной модели: избыток состава способен удерживать пыль и продукты износа.

Латунная втулка 12×8×9 мм подходит для ремонта крышки вариатора, рассчитанной именно на такие посадочные параметры. Точное измерение старой детали, вала бендикса и отверстия крышки позволяет отличить ее от похожих втулок и восстановить правильное положение механизма электрозапуска без замены исправных компонентов.
