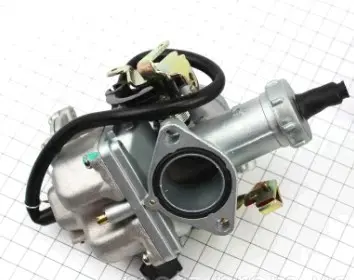

Карбюратор PZ27 CB/CG 150 с ускорительным насосом, под трос, KEIHIN

Карбюратор PZ27 для двигателей CB/CG 150

Карбюратор предназначен для четырехтактных мотоциклетных двигателей семейства CB/CG рабочим объемом 150 см³. Он дозирует топливо, смешивает его с поступающим воздухом и подает приготовленную смесь во впускной тракт. Модель PZ27 имеет диаметр диффузора 27 мм, привод дроссельной заслонки под трос и ускорительный насос. Такая конфигурация подходит для замены карбюратора с аналогичной посадкой и тем же способом управления газом.

Ускорительный насос кратковременно добавляет топливо при резком открытии дросселя. Это помогает двигателю быстрее перейти от холостого хода или равномерного режима к разгону и уменьшает вероятность провала при быстром повороте ручки газа. Насос работает вместе с основными дозирующими системами карбюратора, поэтому после монтажа необходимо проверить регулировку привода, свободный ход троса и реакцию двигателя во всем диапазоне открытия заслонки.

Конструкция и назначение

Карбюратор выполнен в корпусе с фланцевым креплением со стороны впускного коллектора. Конструкция включает поплавковую камеру, дроссельный механизм, топливные каналы, регулировочные элементы и механизм ускорительного насоса. Подключение газа осуществляется тросом. Эти особенности нужно учитывать при замене: два карбюратора с одинаковым обозначением диффузора могут различаться креплением, расположением штуцеров, приводом заслонки и компоновкой навесных деталей.

PZ27 применяют в системе питания двигателя. От состояния его каналов, жиклеров, запорной иглы, заслонки и уплотнений зависят запуск, устойчивость холостого хода, приемистость и работа мотора под нагрузкой. Поводом для замены могут быть повреждение корпуса, износ дроссельного механизма, негерметичность, неисправность ускорительного насоса или дефекты, которые нельзя устранить очисткой и настройкой.

Что проверить при подборе

• Тип двигателя: модель рассчитана на четырехтактные двигатели CB/CG объемом 150 см³; обозначение семейства следует сопоставить с двигателем конкретного мотоцикла.
• Размер проходного канала: диаметр диффузора составляет 27 мм. Он должен соответствовать применяемой впускной системе и параметрам прежнего карбюратора.
• Посадка на коллектор: сравните форму фланца, межосевое расстояние крепежных отверстий и направление установки. Числовые размеры крепления следует снять со старой детали.
• Соединение с воздушным фильтром: проверьте наружный посадочный диаметр, положение фильтрующего патрубка и наличие свободного места для корпуса карбюратора.
• Привод газа: сопоставьте наконечник, длину и трассировку троса, а также направление работы рычага. После установки заслонка должна полностью открываться и самостоятельно возвращаться без заеданий.
• Подключения: заранее сравните расположение топливного штуцера, шлангов и механизма ускорительного насоса, чтобы соединения не перегибались и не касались горячих деталей.

Установка и первичная настройка

Перед монтажом очищают привалочную поверхность впускного коллектора и проверяют состояние уплотнения. Карбюратор закрепляют без перекоса, затем подключают топливный шланг, воздуховод и трос управления. Трос прокладывают с плавными изгибами и оставляют необходимый свободный ход: чрезмерное натяжение может удерживать заслонку приоткрытой, а большой люфт ухудшает точность управления газом.

После подачи топлива проверяют герметичность соединений и свободное возвращение дросселя. Окончательную регулировку холостого хода и состава смеси выполняют на прогретом двигателе с учетом требований конкретной модели мотоцикла. При проверке оценивают запуск, устойчивость оборотов, плавность набора скорости и реакцию на резкое открытие газа. Исправный воздушный фильтр, чистое топливо и отсутствие подсоса воздуха во впуске необходимы для корректной работы настроенного PZ27.
