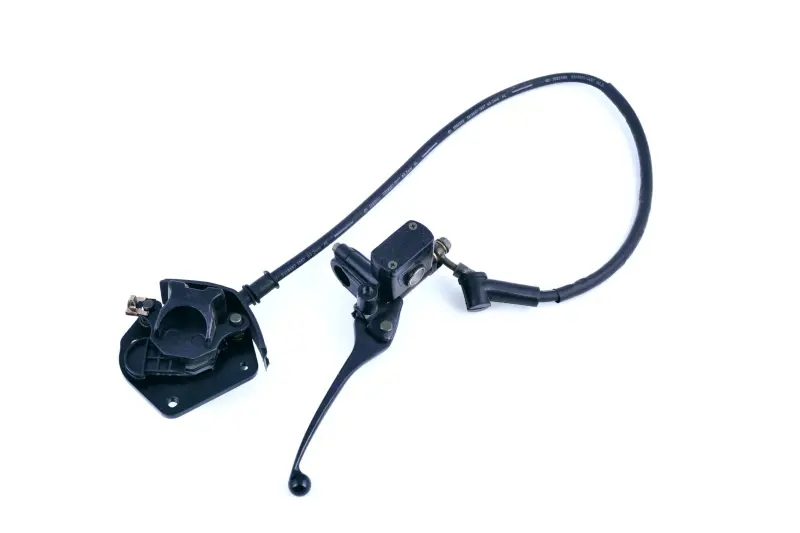

Передняя дисковая тормозная система в сборе 4T GY6 50/80 CAOKO

Передняя дисковая тормозная система CAOKO для скутера GY6

Комплект предназначен для ремонта переднего дискового тормоза на четырехтактных скутерах семейства GY6 50/80. Это связанная гидравлическая система, в которую входят тормозная машинка с ручным рычагом, гибкая магистраль и передний суппорт. Такая конфигурация подходит для замены сразу нескольких взаимосвязанных деталей, когда ремонт отдельных частей нецелесообразен или требуется восстановить передачу усилия от рычага к механизму возле колеса.

При нажатии на рычаг тормозная машинка создает давление в гидравлической магистрали и передает его к суппорту. Суппорт воздействует на колодки, которые зажимают установленный на колесе диск. Исправность каждого соединения, свободный ход рычага и правильное положение суппорта напрямую влияют на равномерность срабатывания переднего тормоза. Комплект рассчитан именно на переднюю позицию и не должен подбираться как универсальная система для другого колеса.

Что учитывать при подборе

Обозначение GY6 охватывает множество китайских скутеров с отличиями по раме, вилке, рулевому управлению и тормозным деталям. Указание 50/80 помогает определить основное семейство техники, однако одного объема двигателя для точного выбора недостаточно. Перед заказом сопоставьте старую систему и устанавливаемый комплект по следующим признакам:

• расположение тормозной машинки и рычага на руле, форма крепления и доступное место возле органов управления;
• межосевое расстояние и положение крепежных отверстий суппорта относительно передней вилки и тормозного диска;
• длина, направление прокладки и тип присоединения гидравлической магистрали с обеих сторон;
• положение суппорта относительно диска, размер посадочной зоны и отсутствие контакта с колесом;
• конфигурация прежней передней системы, включая форму корпуса машинки, ориентацию выходного штуцера и геометрию рычага.

Сравнение следует проводить по фактической конструкции конкретного скутера. Совпадение семейства двигателя само по себе не подтверждает одинаковую переднюю вилку, ступицу или крепление суппорта. Если на технике ранее менялись колесо, вилка, руль либо тормозной механизм, ориентироваться нужно на установленную конфигурацию.

Когда требуется замена

Установка системы в сборе актуальна при повреждении рычага или корпуса тормозной машинки, негерметичности соединений, дефектах шланга, заклинивании суппорта либо повреждении его креплений. Поводом для диагностики также служат проваливание рычага, нестабильное сопротивление при нажатии, следы тормозной жидкости, неполное отпускание колеса и неравномерное срабатывание. До замены необходимо отдельно проверить состояние диска, колодок, ступицы и креплений вилки: эти детали работают совместно с комплектом, но их соответствие и состояние оцениваются на самом скутере.

Установка и проверка

Монтаж выполняют без натяжения и резких перегибов шланга. Магистраль прокладывают так, чтобы при полном повороте руля она не зажималась, не терлась о колесо и не касалась нагревающихся или подвижных деталей. Суппорт должен располагаться ровно относительно диска, а все резьбовые соединения и крепления затягиваются по требованиям сервисной документации конкретной модели.

После установки гидропривод заполняют подходящей для скутера тормозной жидкостью, если это требуется, и удаляют из него воздух. Перед поездкой проверяют герметичность соединений, устойчивое сопротивление рычага, свободное вращение отпущенного колеса и корректное прижатие колодок. Работы с передним тормозом требуют точной установки и обязательной контрольной проверки: при отсутствии подходящего инструмента и опыта монтаж следует поручить специалисту по скутерной технике.
