Концевик троса JING

Концевик троса JING

Компактная зажимная деталь предназначена для формирования фиксированного упора на конце внутреннего троса механического управления. Такой упор входит в предусмотренное посадочное место рычага или исполнительного механизма и передает тяговое усилие при перемещении троса. Концевик пригодится при ремонте, когда прежнее окончание потеряно, деформировано, перестало надежно удерживаться либо трос собирают под требуемую длину.

Назначение и конструкция

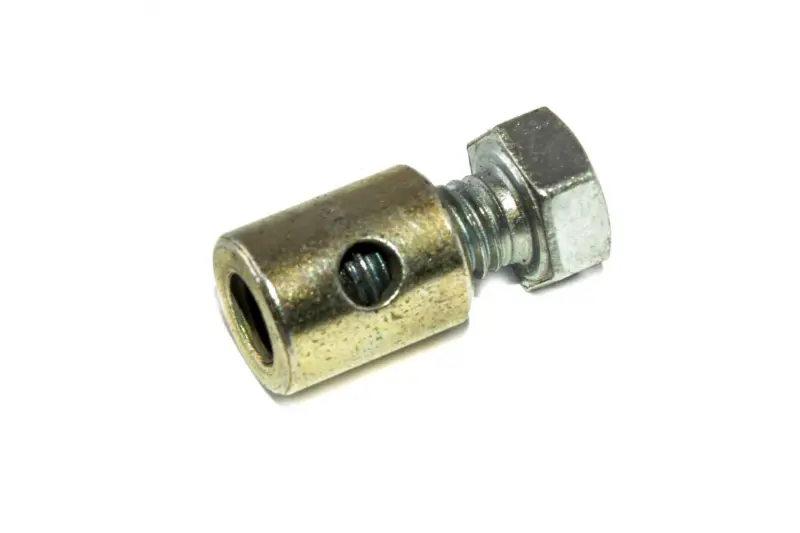

Деталь выполнена в виде цилиндрического корпуса с отверстием для троса и резьбовым прижимом с шестигранной головкой. После установки трос удерживается механическим зажимом: его пропускают через посадочное отверстие, выставляют нужное положение, а затем фиксируют болтом. Такая конструкция позволяет сформировать разборное окончание без пайки. Положение концевика можно подобрать во время сборки, однако после регулировки крепление должно оставаться неподвижным при полном ходе механизма.

Это именно силовой концевик-зажим, а не тонкий защитный колпачок для свободного хвостика троса. Цилиндрический корпус работает как упор в ответной детали, поэтому для правильной работы важны не только диаметр самого троса, но и размеры посадочного гнезда. Назначение конкретного троса — газ, сцепление, воздушная заслонка либо другой механический привод — следует учитывать вместе с конструкцией рычага и величиной действующей нагрузки.

Что проверить при подборе

• Диаметр и длину корпуса: концевик должен свободно входить в предназначенное гнездо, не заклинивать и не выпадать через его проем.
• Размер отверстия под трос: жила должна проходить без принудительного расширения отверстия и при этом надежно прижиматься болтом.
• Форму посадочного места: сравните цилиндрическую часть с прежним наконечником и проверьте, предусмотрен ли в рычаге паз для заведения троса.
• Доступ к крепежу: после сборки головка болта не должна упираться в корпус механизма или ограничивать полный ход рычага.
• Рабочую длину троса: положение зажима влияет на свободный ход и диапазон регулировки, поэтому его выставляют до окончательной затяжки.

Установка и проверка

Перед монтажом освободите трос от натяжения и осмотрите участок, который будет зажат. Сильно распушенные, надломленные или заметно поврежденные жилы не дают надежной посадки; в таком случае требуется устранить поврежденный участок либо заменить внутренний трос. Проденьте трос через отверстие концевика, установите цилиндр в ответное гнездо и задайте длину так, чтобы штатный регулятор сохранял запас хода в обе стороны.

Болт затягивают подходящим инструментом, удерживая концевик в выбранном положении. После фиксации несколько раз плавно переместите рычаг от начального положения до упора и убедитесь, что трос не смещается в зажиме, корпус свободно работает в посадке, а крепеж не касается соседних деталей. На мотоцикле дополнительно проверяют действие привода при прямом положении руля и при его повороте в обе стороны. После первых циклов работы полезно повторно проконтролировать затяжку и положение троса.

Концевик JING выбирают по фактическим размерам троса и ответного посадочного места, а не только по общему названию детали. Перед покупкой сопоставьте корпус, отверстие, форму крепежа и доступное пространство со снятой деталью. Такой подход позволяет получить правильный ход привода и избежать ситуации, когда наконечник подходит к тросу, но не устанавливается в рычаг или ограничивает его движение.
