Коленчатый вал предназначен для ремонта двухтактного двигателя объемом 200 см³ мотороллера «Муравей». Деталь преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент другим механизмам двигателя. Исполнение старого образца рассчитано на соответствующую конфигурацию мотора, поэтому перед заказом необходимо определить не только модель техники, но и установленный вариант коленвала.

Конструкция и назначение

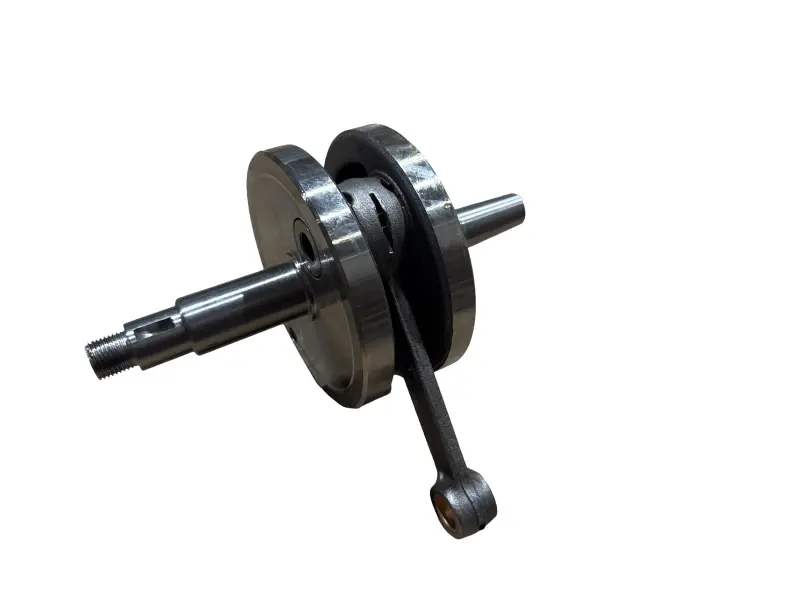

Коленвал выполнен в сборе с двумя щеками и шатуном. На одной из цапф предусмотрены резьбовой участок и шпоночный паз. Шпоночное соединение относится к главным признакам версии старого образца: оно фиксирует сопрягаемую деталь в заданном положении и участвует в передаче вращения. Противоположная цапфа имеет другую форму посадки, поэтому обе стороны нужно сопоставлять со снятым валом, а не ориентироваться только на общее название мотороллера.

Во время работы шатун принимает усилие от поршня, а щеки и цапфы коленвала обеспечивают вращение в опорах двигателя. От геометрии и состояния этих поверхностей зависят плавность вращения, уровень вибраций и правильная работа сопряженных деталей. Коленвал обычно заменяют при заметном радиальном люфте шатуна, повреждении резьбы или шпоночного паза, износе посадочных поверхностей, деформации либо биении. Стук из картера и усилившаяся вибрация также требуют разборки и проверки кривошипно-шатунного механизма.

Что проверить при подборе

• Исполнение двигателя. Эта позиция относится к старому образцу и не должна выбираться как универсальный коленвал для любой модификации «Муравья».
• Тип соединения. Сопоставьте наличие шпоночного паза, форму ступеней и резьбового конца с прежней деталью.
• Посадочные участки. Проверьте расположение и конфигурацию обеих цапф, а также соответствие устанавливаемым подшипникам, уплотнениям и сопрягаемым деталям.
• Общую компоновку. Сравните расстояния между характерными уступами, положение щек и форму концов вала. Если двигатель ранее ремонтировался, фактически установленная версия важнее года выпуска техники.

Обозначение JING идентифицирует производителя этой товарной позиции, однако определяющими критериями остаются старое исполнение и геометрия соединений. Детали нового и старого типа могут различаться способом фиксации и конфигурацией концов вала. Попытка установить неподходящую версию способна привести к несовпадению посадок и невозможности корректно собрать двигатель.

Установка и контроль

Замена коленвала выполняется с разборкой двигателя. До сборки очищают картер и проверяют состояние подшипников, уплотнений, шпонки и деталей, устанавливаемых на цапфы. Изношенные опоры или поврежденная шпонка не должны повторно использоваться с новым валом: они могут создать люфт, нарушить посадку и сократить ресурс ремонта. Усилие при монтаже следует прикладывать через подходящую оснастку, не передавая ударную нагрузку через щеки и шатун.

Перед окончательной сборкой проверяют свободное движение шатуна без заеданий, целостность резьбы и чистоту посадочных поверхностей. После установки коленвал должен вращаться без подклинивания и контакта щек с картером. Также контролируют надежность шпоночного соединения и правильное положение всех сопряженных деталей. Такой порядок помогает сразу обнаружить перекос или несовпадение посадок, пока двигатель еще можно исправить без повторной полной разборки.

Коленвал JING старого образца подходит для восстановления соответствующего двухтактного двигателя «Муравей» при подтвержденном совпадении конструкции. Для точного выбора положите снятую деталь рядом с новой и последовательно сравните обе цапфы, шпоночный паз, резьбовой участок, ступени посадок и расположение щек.
