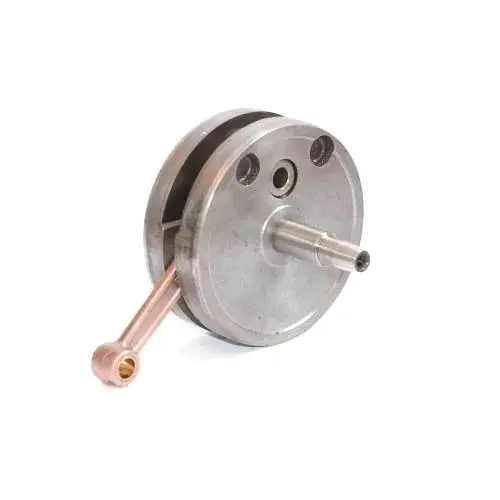

Коленчатый вал ИЖ Планета JING

Коленчатый вал ИЖ Планета JING

Коленчатый вал JING предназначен для ремонта двигателя мотоцикла семейства ИЖ Планета. Деталь принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент другим механизмам двигателя. От состояния и правильной установки коленвала зависят плавность вращения, уровень вибраций и стабильная работа мотора после сборки.

Конструкция и назначение

Коленвал выполнен в виде сборной прессованной конструкции с двумя щеками, валами и установленным между щеками шатуном. Такая схема соответствует устройству одноцилиндрового двухтактного двигателя ИЖ Планета. Шатун уже соединен с кривошипной частью, поэтому деталь подбирают как единый ответственный механизм, учитывая исполнение конкретного двигателя и параметры сопрягаемых деталей.

Замена коленвала требуется при недопустимом биении, износе посадочных поверхностей, люфте шатуна, повреждении резьбы или пазов, а также после неисправности, которая могла нарушить геометрию кривошипного механизма. Характерными поводами для диагностики служат стук из нижней части двигателя, заметное усиление вибраций и неравномерное вращение. Эти признаки могут иметь разные причины, поэтому окончательное решение принимают после разборки и проверки всех сопряжений.

Как правильно подобрать деталь

Обозначение «ИЖ Планета» охватывает несколько поколений и модификаций мотоциклов. Перед заказом необходимо определить модель установленного двигателя и сопоставить новый коленвал со снятой деталью. Ориентироваться только на внешнее сходство или общее название серии недостаточно.

• Исполнение двигателя. Уточните модель и модификацию мотоцикла, а при замененном моторе подбирайте деталь именно по двигателю.
• Геометрия валов. Сравните длину и форму обоих концов, ступени, посадочные участки и расположение упорных поверхностей.
• Места соединений. Проверьте соответствие резьбы, пазов и других участков, на которые устанавливаются штатные детали двигателя.
• Кривошипная часть. Сопоставьте диаметр щек, их взаимное расположение и положение шатуна относительно снятого коленвала.
• Сопрягаемые детали. До сборки проверьте применяемость подшипников, уплотнений, дистанционных деталей и крепежа для конкретной версии мотора.

У товара нет подтвержденного указания на конкретное поколение Планеты, поэтому применяемость к отдельной модификации следует проверять до разборки двигателя. Особенно внимательно выполняют подбор, если мотор ранее ремонтировали, устанавливали в другую раму или комплектовали деталями разных выпусков.

Подготовка и установка

Монтаж коленвала связан с разборкой двигателя и разделением картера. Перед установкой очищают посадочные места, оценивают состояние подшипников и уплотнений, проверяют картер на повреждения и убеждаются, что сопрягаемые детали не создают перекоса. Изношенные подшипники или поврежденные посадки способны ухудшить результат ремонта даже при использовании нового коленвала.

При сборке нельзя передавать ударную нагрузку через щеки и шатун. Коленвал устанавливают подходящим монтажным способом, соблюдая порядок из руководства для конкретной модели двигателя. После соединения половин картера вал должен вращаться без закусывания и выраженного сопротивления, а шатун — перемещаться свободно в предусмотренном конструкцией направлении. Осевой зазор, центровку и биение проверяют измерительным инструментом по нормативам ремонтируемого двигателя.

Одновременно целесообразно осмотреть цилиндр, поршень, палец и детали, которые соединяются с концами коленвала. Такой контроль помогает обнаружить причину предыдущей неисправности до окончательной сборки. Коленчатый вал JING подходит для восстановления двигателя ИЖ Планета при условии точного совпадения исполнения и профессиональной установки.
