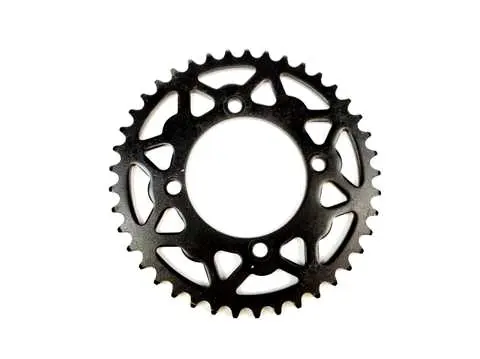

Задняя звезда ATV 420, 41 зуб, d 77 мм, 4×92 мм

Задняя звезда ATV 420 на 41 зуб

Задняя ведомая звезда предназначена для цепного привода квадроцикла. Она принимает усилие от цепи типоразмера 420 и передает его на колесо. Исполнение на 41 зуб рассчитано на конфигурации трансмиссии, в которых используются именно такое количество зубьев и соответствующие посадочные размеры. Деталь подходит для ремонта привода при износе установленной звезды либо для восстановления техники после повреждения ее зубчатого венца или крепежной части.

Основные параметры этой модели — цепь 420, 41 зуб, центральное отверстие диаметром 77 мм и крепежная схема с четырьмя отверстиями размерности 4×92 мм. Эти значения нужно проверять в комплексе: одинакового количества зубьев недостаточно для совместимости. У разных квадроциклов встречаются задние звезды с похожим внешним диаметром, но другим центральным отверстием или расположением крепежа. Правильно подобранная деталь должна соответствовать ступице и работать в одной плоскости с передней звездой.

Параметры для подбора

• Назначение: задняя ведомая звезда цепной трансмиссии ATV.
• Типоразмер цепи: 420 — звезду следует использовать с цепью и передней звездой этого же стандарта.
• Количество зубьев: 41T; этот параметр влияет на передаточное отношение привода.
• Центральное отверстие: d 77 мм — его диаметр должен соответствовать посадочной части ступицы.
• Крепление: четыре отверстия по схеме 4×92 мм; необходимо сопоставить их расположение с установленной деталью.
• Конструкция: круглый зубчатый венец с центральным проемом, четырьмя круглыми крепежными отверстиями и облегчающими вырезами.

Когда требуется замена

Состояние задней звезды проверяют при неравномерном ходе цепи, постороннем шуме привода, заметном изменении формы зубьев или ускоренном ослаблении натяжения. Изношенные зубья хуже удерживают ролики цепи и могут вызывать рывки под нагрузкой. Поводом для замены также служат деформация диска, повреждение крепежных отверстий и нарушение плоскости вращения. Новую звезду желательно оценивать вместе с цепью и передней звездой: сильно растянутая цепь способна быстрее изнашивать новый зубчатый венец.

Проверка перед установкой

Перед покупкой снимите размеры со старой детали: пересчитайте зубья, уточните типоразмер цепи, измерьте центральное отверстие и сопоставьте четыре точки крепления. Обозначение ATV само по себе не определяет точную модель квадроцикла, поэтому посадочная геометрия остается главным критерием. Если старая звезда деформирована, размеры крепления лучше сверять по ступице, а не только по снятой детали.

При монтаже посадочную поверхность очищают от загрязнений, проверяют состояние крепежа и устанавливают звезду без перекоса. После затяжки необходимо убедиться, что зубчатый венец вращается ровно, цепь идет по центру зубьев, а ее натяжение соответствует требованиям конкретного квадроцикла. До поездки колесо следует провернуть вручную и проконтролировать свободный ход привода на полном обороте. Такой порядок помогает вовремя обнаружить несоосность, локальное перетяжение цепи или несовпадение посадочных размеров.

Модель 420-41T с центральным отверстием 77 мм и креплением 4×92 мм выбирают как размерно соответствующую заднюю звезду для ATV. Точное сопоставление всех четырех параметров позволяет установить деталь на предусмотренную ступицу и сохранить штатную конфигурацию цепного привода.
