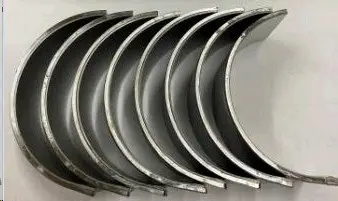

Шатунные вкладыши МТ Днепр 0,50 мм, 8 шт. VDK-2

Шатунные вкладыши МТ Днепр ремонтного размера 0,50 мм

Комплект VDK-2 предназначен для ремонта шатунных опор коленчатого вала двигателей мотоциклов МТ Днепр. В позиции предусмотрено восемь полукруглых вкладышей, объединённых в два комплекта. Размер 0,50 мм относится к ремонтной группе: такие вкладыши подбирают для коленвала, шатунные шейки которого обработаны под соответствующий ремонтный размер. Это не указание наружного диаметра детали и не универсальный вариант для любого коленчатого вала.

Вкладыши устанавливаются в нижнюю головку шатуна и вместе образуют подшипник скольжения вокруг шатунной шейки. Во время работы двигателя между поверхностью вкладыша и вращающейся шейкой должна сохраняться масляная плёнка. Она разделяет сопряжённые детали и воспринимает нагрузку, передаваемую от поршня через шатун. Поэтому правильный ремонтный размер, состояние постели шатуна, геометрия шейки и фактический масляный зазор напрямую связаны с нормальной работой соединения.

Что проверить при подборе

• Модель двигателя. Позиция заявлена для четырёхтактных двигателей МТ Днепр объёмом 650 см³. Перед заказом следует уточнить модификацию установленного двигателя и конструкцию шатунной опоры.
• Ремонтную группу. Обозначение 0,50 мм должно соответствовать размеру, под который обработаны шатунные шейки коленвала. Выбирать вкладыши только по внешнему сходству или по модели мотоцикла недостаточно.
• Результаты измерений. Диаметр и овальность каждой шейки проверяют измерительным инструментом. После установки вкладышей в шатун и затяжки крышки с требуемым моментом отдельно контролируют внутренний диаметр и полученный зазор.
• Состояние сопряжённых деталей. На шейках не должно быть задиров, выраженных рисок или повреждений, которые нельзя устранить предусмотренной ремонтной обработкой. Проверки также требуют постели шатунов, крышки, крепёж и масляные каналы.
• Состав позиции. В комплект входят восемь отдельных полукруглых вкладышей, заявленных продавцами как два комплекта. Перед сборкой их количество и исполнение сопоставляют с деталями разобранного двигателя.

Подготовка и установка

Монтаж выполняют после дефектовки коленвала и шатунов. Посадочные поверхности очищают от масла, абразивных частиц и загрязнений, а масляные отверстия проверяют на свободный проход. Тыльная сторона вкладыша и постель должны быть чистыми и обеспечивать точную посадку. Рабочую поверхность перед окончательной сборкой смазывают чистым моторным маслом или подходящим сборочным составом. Полировать новое антифрикционное покрытие наждачной бумагой или абразивной губкой нельзя: такая обработка способна повредить тонкий поверхностный слой.

Крышки шатунов устанавливают в предусмотренное для них положение, а крепёж затягивают по требованиям руководства конкретного двигателя. Масляный зазор проверяют измерением собранной опоры либо калиброванной пластиковой полоской. Во время такой проверки коленвал не проворачивают, иначе результат будет искажён. После сборки коленчатый вал должен вращаться свободно, без заеданий и неравномерного сопротивления.

Когда требуется замена

Поводом для разборки могут быть стук в зоне кривошипно-шатунного механизма, увеличение зазора, задиры, следы перегрева, усталостное разрушение покрытия или повреждение шейки коленвала. Установка новых вкладышей без устранения причины прежнего износа не решает проблему. Одновременно проверяют поступление масла, чистоту каналов, состояние коленвала и геометрию шатунов. После ремонта систему смазки заполняют и подготавливают к первому запуску согласно инструкции по обслуживанию двигателя.

Комплект 0,50 мм выбирают по фактическим размерам уже обработанного коленвала, а не как способ компенсировать произвольный люфт. Измерение шеек и контроль зазора лучше поручить мотористу с подходящим инструментом: точный подбор помогает сформировать правильную посадку и избежать повторного повреждения шатунных шеек.
