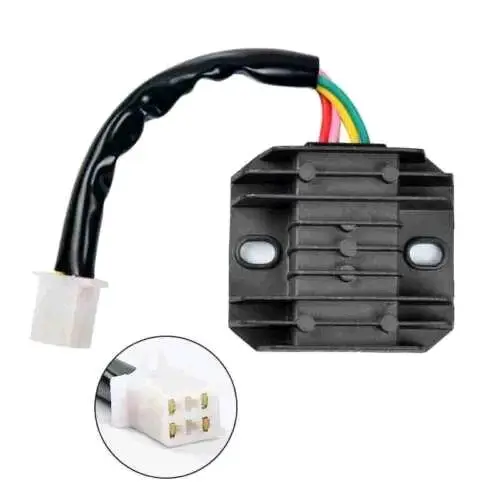

Реле-регулятор зарядки PR250 ST с 6-контактным разъёмом

Реле-регулятор зарядки PR250 ST

Реле-регулятор предназначен для системы зарядки мотоцикла с двигателем семейства PR250 ST. Деталь принимает напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для питания бортовой сети и зарядки аккумулятора. Исправный регулятор помогает поддерживать стабильную работу освещения и подключённого электрооборудования при изменении оборотов двигателя.

Модель выполнена в ребристом корпусе с двумя продолговатыми крепёжными отверстиями. Такая форма корпуса увеличивает площадь отвода тепла, которое образуется во время регулирования напряжения. Подключение осуществляется через проводной жгут и один шестиконтактный разъём. Разъёмное исполнение позволяет установить деталь без соединения проводов при условии полного совпадения ответной колодки и распиновки мотоцикла.

Назначение и признаки неисправности

Реле-регулятор совместно с генератором и аккумулятором отвечает за корректное зарядное напряжение. Его замена может потребоваться, если аккумулятор перестал заряжаться во время работы двигателя, зарядка появляется только на отдельных оборотах, лампы заметно меняют яркость либо измеренное напряжение становится нестабильным. Перегрев корпуса, повреждённая проводка и окисление контактов также требуют проверки всей системы перед установкой новой детали.

Сходные симптомы возникают не только из-за регулятора. Перед заменой следует проверить состояние аккумулятора, выход генератора, разъёмы, предохранители, массу и целостность проводки. Такая диагностика исключает ситуацию, когда новый регулятор устанавливают при неисправном генераторе или плохом контакте в колодке.

Что сравнить при подборе

Обозначение PR250 ST является основным ориентиром, но одного названия двигателя недостаточно для безошибочного выбора: в разных выпусках техники могут применяться отличающиеся подключения. Снятый регулятор необходимо сопоставить с новой деталью по следующим признакам:

• Тип разъёма: одна колодка на шесть контактов, одинаковая форма корпуса разъёма, направляющих и фиксатора.
• Расположение контактов: число клемм и занятые позиции должны соответствовать штатной проводке.
• Проводной жгут: проверьте количество проводов, их расположение у колодки и достаточную длину для подключения без натяжения.
• Крепление: сопоставьте расстояние между точками установки, положение двух продолговатых отверстий и доступное место возле рамы.
• Форма корпуса: ребристая часть не должна упираться в соседние детали или мешать укладке проводки.
• Схема подключения: назначение каждой клеммы должно совпадать со схемой конкретного мотоцикла; одинаковая колодка сама по себе не подтверждает взаимозаменяемость.

Установка и проверка

Монтаж выполняют при отключённом аккумуляторе. Ответную колодку очищают от загрязнений и следов окисления, проверяют плотность посадки клемм и состояние изоляции. Корпус закрепляют в штатном месте без перекоса, а проводной жгут укладывают вдали от горячих поверхностей, подвижных деталей и острых кромок. Не следует изменять порядок проводов или подключать регулятор к неподтверждённой схеме.

После установки проверяют зарядку на клеммах аккумулятора при выключенном и работающем двигателе, оценивая показания на разных оборотах. Контрольное измерение позволяет убедиться, что генератор, регулятор и аккумулятор взаимодействуют корректно, а контакты не нагреваются. Если напряжение остаётся нестабильным, диагностику продолжают по всей системе зарядки, не ограничиваясь заменой одной детали.

Реле-регулятор PR250 ST подходит для ремонта техники с соответствующим двигателем, шестиконтактным подключением и совпадающей схемой проводки. Тщательное сравнение старой детали, колодки и крепёжных точек помогает выбрать правильную модификацию и восстановить нормальную зарядку аккумулятора.
