Поршневой комплект Honda Lead 50 +0,25 Ø40,25 мм NH ST

Поршневой комплект Honda Lead 50 ремонтного размера +0,25

Комплект предназначен для ремонта цилиндро-поршневой группы скутера Honda Lead 50. Диаметр поршня составляет 40,25 мм, а обозначение +0,25 указывает на первый ремонтный размер относительно номинального диаметра 40,00 мм. Такой поршень выбирают не для исправного стандартного цилиндра, а после дефектовки и обработки цилиндра под соответствующий размер. Деталь участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатун, поэтому правильный подбор непосредственно связан с компрессией, запуском двигателя и его работой под нагрузкой.

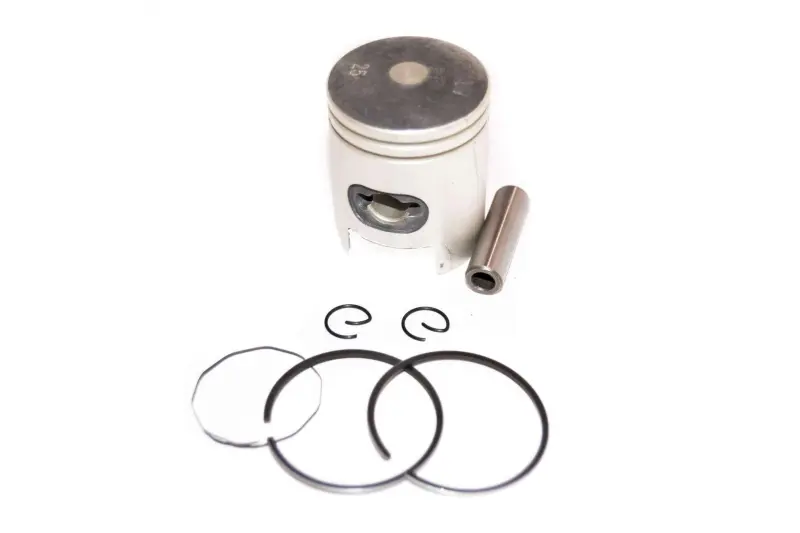

В набор входят поршень, поршневые кольца, палец и два стопорных кольца. Это основные сопрягаемые детали, необходимые при установке поршня. На поршне предусмотрены две канавки под компрессионные кольца и боковые окна, характерные для поршня двухтактного двигателя. Кольца уплотняют зазор между поршнем и стенкой цилиндра, а стопорные кольца фиксируют палец в бобышках поршня. Все компоненты следует устанавливать совместно только после проверки их размеров и свободного перемещения.

Когда применяют размер 40,25 мм

Ремонтный поршень используют, когда цилиндр с номинальным диаметром уже имеет износ, задиры или отклонение формы и его растачивают с последующей доводкой под поршень 40,25 мм. Одна только надпись +0,25 не заменяет измерение: перед покупкой необходимо определить фактический диаметр цилиндра, оценить его состояние и выяснить, допускает ли он обработку до этого размера. Рабочий зазор между поршнем и цилиндром назначают по ремонтной документации и результатам точных измерений, а не только по номиналу наименования.

Что проверить при подборе

• Модель и модификацию двигателя. Комплект заявлен для Honda Lead 50, однако у этой модели встречаются разные исполнения мотора. Названия скутера и объема недостаточно для окончательного выбора.
• Диаметр после обработки. Цилиндр должен быть подготовлен именно под поршень Ø40,25 мм с требуемым монтажным зазором.
• Поршневой палец. Сравните его диаметр и длину с прежним комплектом, а также проверьте соответствие втулке или игольчатому подшипнику шатуна.
• Геометрию поршня. Сопоставьте общую высоту, расстояние от оси пальца до днища, форму юбки, расположение окон и замков колец.
• Параметры колец. Их толщина, профиль и положение фиксирующих штифтов должны соответствовать канавкам поршня и конструкции цилиндра.

Практические преимущества комплекта

• Ремонтный диаметр 40,25 мм позволяет восстановить цилиндр после допустимой расточки, если номинальная поверхность уже не обеспечивает необходимую геометрию.
• Поршень поставляется вместе с кольцами, пальцем и стопорными кольцами, поэтому сопрягаемые детали можно установить одним согласованным набором без отдельного поиска каждого компонента.

Установка и первичная проверка

Перед сборкой цилиндр и детали очищают от абразива и загрязнений. Кольца устанавливают в соответствующие канавки без чрезмерного разведения, совмещая их разрезы с фиксирующими штифтами. Необходимо проверить зазоры колец в цилиндре, свободу их движения в канавках и посадку пальца. Стопорные кольца должны полностью войти в свои канавки; повторное использование старых фиксаторов нежелательно. Ориентацию поршня выбирают по конструкции окон, положению замков колец и ремонтной документации конкретного двигателя.

После сборки коленчатый вал проворачивают вручную и убеждаются, что поршень движется без заеданий, а кольца не попадают в окна цилиндра. Первый запуск выполняют только после завершения всех контрольных операций. Комплект подходит для планового восстановления Honda Lead 50 при подтвержденном ремонтном диаметре 40,25 мм; окончательное решение принимают по измерениям цилиндра и сравнению геометрии со снятым поршнем.
