Прокладки цилиндров JAWA 350 12V, 10 шт.

Прокладки цилиндров JAWA 350 12V, комплект 10 шт.

Комплект предназначен для обслуживания цилиндров двигателя мотоцикла JAWA 350 в исполнении 12V. Прокладка устанавливается под блоком цилиндров и уплотняет его стык с картером. Такая деталь нужна при разборке цилиндров, ремонте цилиндро-поршневой группы и устранении негерметичности в месте соединения. В набор входят 10 одинаковых прокладок, поэтому он удобен для мастерской, планового обслуживания нескольких мотоциклов или хранения запаса для последующих ремонтов.

Назначение и конструкция

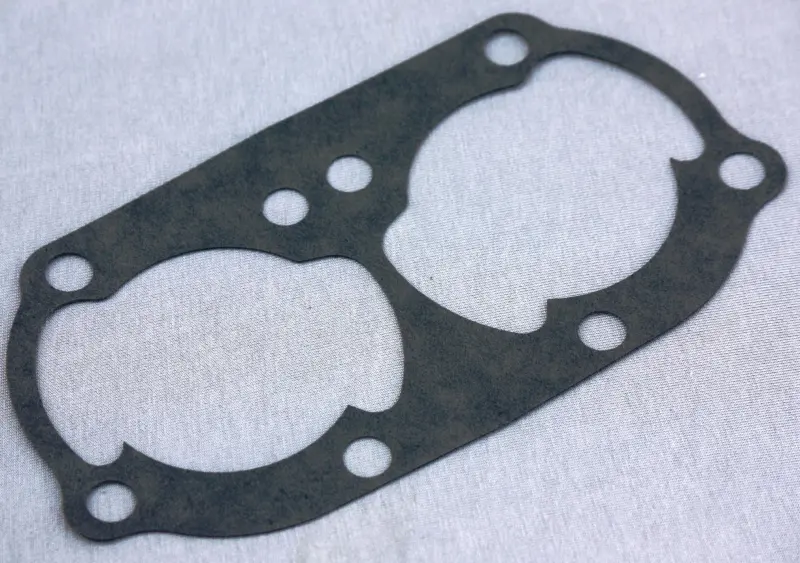

Прокладка изготовлена из прокладочной бумаги и имеет общий контур под два цилиндра двухцилиндрового двигателя. Два крупных проема соответствуют расположению цилиндров, а предусмотренные по периметру отверстия позволяют совместить деталь со шпильками и каналами сопрягаемых частей. Правильное положение прокладки помогает получить равномерное уплотнение по всей плоскости основания цилиндров без перекрытия предусмотренных отверстий.

Герметичность этого соединения имеет значение для нормальной работы двухтактного двигателя: через поврежденную, смещенную или ранее обжатую прокладку возможно подсасывание воздуха либо появление следов рабочей смеси на стыке. Поводом для проверки становятся запотевание у основания цилиндров, заметные следы утечки, нестабильная работа двигателя после ремонта или необходимость снять цилиндры для обслуживания поршней и колец. После разборки соединения старую прокладку целесообразно заменить, поскольку ее поверхность уже обжата и могла повредиться при снятии цилиндров.

Что проверить при подборе

• Модель мотоцикла: комплект рассчитан на JAWA 350.
• Исполнение: товар обозначен как вариант 12V; его следует отличать от прокладок для других версий и поколений JAWA.
• Форма: необходимо сопоставить общий контур, два цилиндровых проема, расположение крепежных отверстий и вырезов со снятой деталью и посадочной плоскостью двигателя.
• Количество: в товарной позиции предусмотрено 10 прокладок.
• Место установки: это прокладка под цилиндры, а не прокладка между цилиндрами и головками.

Обозначение 12V используется для идентификации версии мотоцикла, однако одного совпадения по напряжению недостаточно. Перед установкой нужно проверить конфигурацию двигателя и геометрию прежней прокладки. Особое внимание уделяют расстоянию между цилиндровыми проемами, форме наружного края, положению шпилек и небольших технологических отверстий. Такое сравнение помогает исключить установку детали с похожим названием, но иным контуром.

Рекомендации по установке

Сопрягаемые плоскости очищают от остатков прежней прокладки и загрязнений, не повреждая поверхности цилиндров и картера. Новую прокладку укладывают ровно, без складок, надрывов и смещения относительно отверстий. Перед окончательной сборкой проверяют, что края бумаги не заходят в цилиндровые проемы и не закрывают каналы. Цилиндры устанавливают без бокового сдвига прокладки, а крепеж затягивают в последовательности и с усилием, предусмотренными руководством для конкретного двигателя.

После сборки полезно осмотреть стык при первом запуске и после непродолжительной работы двигателя. На линии соединения не должно появляться свежих следов смеси или заметного запотевания. Комплект из 10 штук позволяет использовать новую прокладку при каждом последующем вскрытии цилиндров и не возвращать в двигатель уже обжатую деталь.
