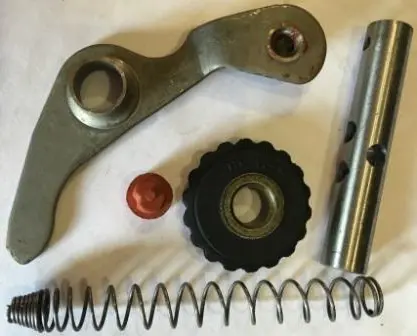

Натяжитель цепи ГРМ Delta VDK-2, комплект с балансиром, пружиной, рычагом и роликом

Комплект натяжителя цепи ГРМ Delta VDK-2

Комплект предназначен для обслуживания цепного привода газораспределительного механизма мопедов Delta. Натяжитель поддерживает правильное положение ветви цепи и компенсирует ее свободный ход, а ролик направляет цепь при работе механизма. Согласованное движение деталей помогает избежать чрезмерного провисания, ударов цепи и ее ухода с предусмотренной траектории.

В набор входят балансир, пружина, рычаг и ролик. Такая конфигурация подходит для ремонта, при котором требуется заменить не одну отдельную деталь, а связанные компоненты механизма натяжения. Ролик выполнен с центральным подшипником, благодаря которому он может вращаться при контакте с движущейся цепью. Металлические детали имеют посадочные отверстия и точки сопряжения с механизмом двигателя, поэтому перед заказом необходимо проверить их форму и расположение относительно снятых компонентов.

Назначение деталей комплекта

• Ролик контактирует с цепью, направляет ее ветвь и участвует в поддержании заданного натяжения.
• Рычаг передает усилие внутри механизма и задает положение ролика относительно цепи.
• Пружина создает прижимное усилие, необходимое для работы натяжного механизма.
• Балансир входит в конструкцию натяжителя и взаимодействует с остальными компонентами системы.

Как проверить совместимость

Обозначение Delta указывает на семейство техники, однако в пределах этой серии встречаются разные двигатели и варианты исполнения. Для точного подбора сравните комплект со снятыми деталями: общую форму рычага, конфигурацию балансира, положение и диаметр посадочных отверстий, ширину и наружный диаметр ролика, размер его центральной втулки, длину пружины и форму ее концов. Также следует проверить длину цилиндрической детали, расположение боковых отверстий и способ ее установки. Совпадение только по названию модели без проверки геометрии недостаточно для уверенного выбора.

Особое внимание уделите состоянию посадочных мест в двигателе. Новый комплект не устранит люфт, вызванный повреждением корпуса, оси или крепежной точки. Если старая цепь заметно вытянута, зубья звездочек изношены либо направляющие повреждены, эти компоненты также нуждаются в диагностике. Совместная проверка деталей позволяет определить причину шума и не ограничивать ремонт заменой ролика при наличии других неисправностей.

Когда требуется замена

Поводом проверить натяжитель служат посторонний шум со стороны привода ГРМ, заметное провисание цепи, рывки при ее перемещении, люфт ролика, тугое или неравномерное вращение подшипника, ослабление пружины и деформация рычага. Изношенный ролик может хуже направлять цепь, а увеличенный люфт в соединениях нарушает взаимное положение деталей. Окончательное решение о замене принимают после разборки и проверки всего привода.

Установка и контроль после ремонта

Работы выполняют при остановленном и остывшем двигателе. Перед разборкой фиксируют положение механизма газораспределения и соблюдают установочные метки, предусмотренные конструкцией конкретного двигателя. Посадочные поверхности очищают, оси и крепления проверяют на износ, после чего детали устанавливают без перекоса и заклинивания. Пружина должна занимать штатное положение, рычаг — свободно перемещаться в предусмотренном диапазоне, а ролик — вращаться ровно.

До запуска двигателя цепь прокручивают вручную вместе с механизмом, контролируя ее ход, положение ролика и совпадение меток. Комплект VDK-2 целесообразен для ремонта натяжителя Delta, когда форма, посадочные размеры и расположение всех сопрягаемых точек совпадают с демонтированными деталями.
