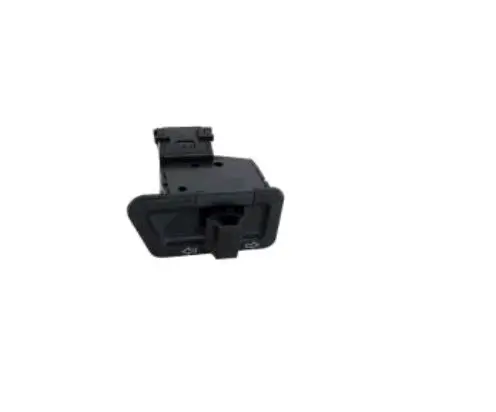

Переключатель поворотов руля Active EVO-2

Переключатель поворотов руля Active EVO-2

Компактная кнопка предназначена для управления указателями поворота на мопеде: перемещением клавиши водитель выбирает левое или правое направление перед маневром. Деталь устанавливается в рулевой блок, поэтому команда подается непосредственно с рукоятки без необходимости убирать руку с привычного положения. Это отдельная функциональная часть пульта, подходящая для ремонта при износе, поломке или нестабильной работе штатного переключателя.

Назначение и принцип работы

Переключатель передает в бортовую проводку команду на включение указателей выбранной стороны. Он работает совместно с лампами поворотов и реле-прерывателем: кнопка задает направление, а реле формирует мигающий режим. Если указатели с обеих сторон перестали включаться от клавиши, срабатывают не с первого раза либо выбранное положение не удерживается, причиной может быть механический износ кнопки, загрязнение контактной части или повреждение подключений. Перед заменой стоит отдельно проверить лампы, реле, разъемы и проводку, поскольку каждый из этих компонентов влияет на работу системы.

Версия EVO-2 рассчитана на китайские четырехтактные мопеды семейства Active с двигателями 110 и 125 см³. В перечне совместимых моделей указаны Viper Active, Viper Sport 125, Musstang MT110Q-3 и MT125Q-3, а также несколько модификаций Kinlon, Loncin и Spark. Одинаковое торговое название техники не всегда означает одинаковую конфигурацию рулевого блока, поэтому перед заказом необходимо сопоставить старую кнопку с новой по форме корпуса, расположению направляющих, способу фиксации и подключению.

Что проверить при подборе

• Модель и модификацию мопеда. Для техники одного семейства могут применяться разные пульты в зависимости от года и исполнения.
• Форму посадочного места. Корпус должен входить в штатный проем без подрезания рулевой панели и перекоса клавиши.
• Точки крепления. Сравните расположение защелок и выступов со снятой деталью, чтобы кнопка надежно удерживалась в блоке.
• Подключение проводов. Количество контактов, их назначение и схема соединения должны соответствовать штатной проводке конкретного мопеда.
• Ход клавиши. После сборки переключатель должен свободно перемещаться в оба направления, не цепляться за корпус пульта и корректно возвращаться в предусмотренное положение.

Замена и проверка после установки

Монтаж выполняют при отключенном питании мопеда. Рулевой блок разбирают аккуратно, сохраняя положение проводов и мелких крепежных деталей. Перед отсоединением старой кнопки полезно зафиксировать схему подключения, затем перенести соединения без изменения их назначения. Проводку следует уложить так, чтобы ее не пережимало половинами корпуса и она не натягивалась при повороте руля. Деталь не должна устанавливаться с усилием: несовпадение посадки указывает на другую модификацию пульта.

После сборки проверяют левую и правую стороны отдельно, работу контрольного индикатора на панели при его наличии и стабильность мигания при повороте руля в крайние положения. Если одна сторона не включается или режим остается нестабильным, необходимо повторно осмотреть соединения, лампы и реле-прерыватель. Правильно подобранный Active EVO-2 возвращает штатное управление поворотниками и позволяет заменить поврежденную кнопку без приобретения полного комплекта рулевых переключателей.
