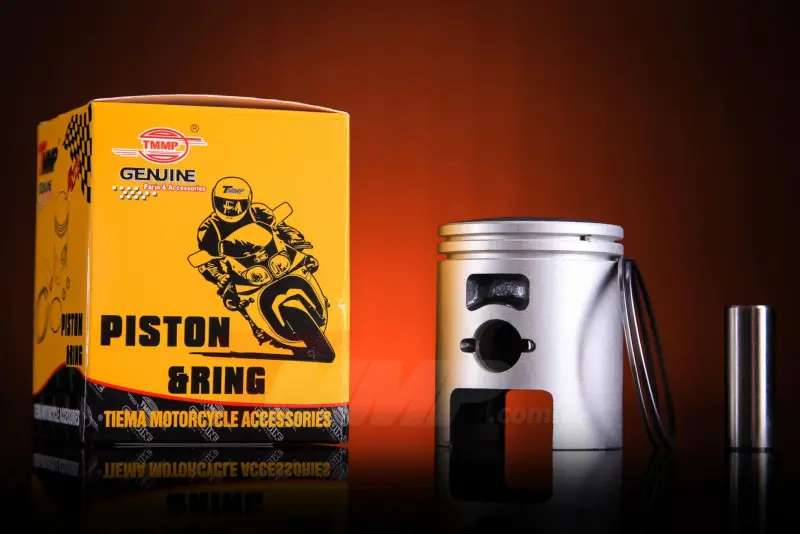

Поршневой комплект Honda Dio 50 STD Ø39 мм TMMP

Поршневой комплект Honda Dio 50 STD Ø39 мм TMMP

Комплект предназначен для ремонта двухтактного двигателя скутера Honda Dio 50, рассчитанного на поршень номинального диаметра 39 мм. Обозначение STD указывает на стандартный размер: такой вариант выбирают для цилиндра с соответствующим номинальным диаметром, если его состояние и измеренный зазор позволяют установить поршень без расточки под увеличенный ремонтный размер.

Поршень движется внутри цилиндра, участвует в сжатии топливовоздушной смеси и воспринимает давление газов после воспламенения. Через поршневой палец усилие передается на шатун и коленчатый вал. Кольца уплотняют пространство между поршнем и стенкой цилиндра, поэтому состояние сопряженных поверхностей, канавок и самих колец непосредственно связано с компрессией, уверенным запуском и стабильной работой двигателя.

Основные параметры и назначение

• Применение: двухтактные скутеры Honda Dio 50 с подходящей конструкцией цилиндро-поршневой группы.
• Диаметр поршня: 39,00 мм.
• Размер: STD, номинальный.
• Диаметр поршневого пальца: 12 мм.
• Исполнение: поршень с кольцами и поршневым пальцем.

При подборе недостаточно ориентироваться только на название Honda Dio 50. В разных поколениях и ранее ремонтировавшихся двигателях могут применяться отличающиеся поршни или цилиндры увеличенного размера. До заказа следует определить модель двигателя, измерить цилиндр и сравнить новый поршень со снятой деталью. Совпасть должны диаметр, размер пальца, общая конфигурация, расположение канавок под кольца, форма днища и юбки, а также положение технологических окон.

Размер STD подходит именно для цилиндра под номинальный поршень 39 мм. Если цилиндр уже растачивали или он имеет значительный износ, овальность либо конусность, простой выбор детали с обозначением STD проблему не решит. В таком случае размер определяют после промера цилиндра и оценки его состояния. Поршень не должен подбираться только по приблизительному измерению старой детали: ее поверхность могла износиться, а фактический зазор зависит от состояния обеих сопряженных деталей.

Когда требуется замена

Поводом для проверки поршневой группы становятся снижение компрессии, затрудненный запуск, потеря тяги, посторонний стук в зоне цилиндра или последствия перегрева. После разборки обращают внимание на задиры на юбке, повреждение днища, износ канавок, потерю подвижности колец и следы контакта с цилиндром. Установка нового поршня в поврежденный цилиндр без диагностики может привести к повторному износу, поэтому цилиндр, палец, шатунный узел и посадочные места проверяют совместно.

Подготовка к установке

Перед сборкой цилиндр очищают и измеряют, проверяют требуемый монтажный зазор и состояние поверхности. Кольца устанавливают в соответствующие канавки без перекоса, совмещая их замки с предусмотренными фиксаторами. Поршень ориентируют в цилиндре согласно конструкции конкретного двигателя, а палец и его фиксацию устанавливают с контролем правильной посадки. Точные зазоры, направление поршня и порядок сборки необходимо брать из сервисных данных для обслуживаемой модификации Honda Dio.

Этот комплект подходит для планового восстановления двигателя с номинальным цилиндром Ø39 мм и для ремонта после подтвержденного износа штатного поршня. Точный промер перед сборкой помогает выбрать между STD и увеличенным ремонтным размером, сохранить корректный зазор и избежать лишней повторной разборки двигателя.
