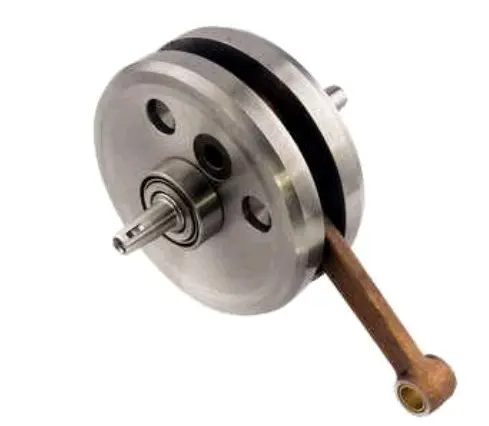

Коленчатый вал ИЖ Планета с подшипниками

Коленчатый вал для двигателя ИЖ Планета

Коленчатый вал с подшипниками предназначен для ремонта двигателя мотоцикла семейства ИЖ Планета. Деталь принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент другим механизмам двигателя. От состояния коленвала зависят равномерность вращения, уровень вибраций и правильная работа сопряженных деталей.

Конструкция включает две щеки, шатун и выходные части вала для соединения с деталями двигателя. Коленвал поставляется вместе с коренными подшипниками, поэтому основные компоненты для его опоры можно подготовить к ремонту одним комплектом. Подшипники поддерживают вал в картере и позволяют ему вращаться под нагрузкой с минимальным сопротивлением. Перед сборкой их состояние и соответствие посадочным местам необходимо проверить вместе с самим коленвалом.

Когда требуется замена

Диагностика коленчатого вала необходима при появлении выраженной вибрации, металлического стука со стороны кривошипного механизма, заметного радиального или осевого люфта, повреждении шеек либо посадочных поверхностей. Причиной ремонта также становится износ соединения шатуна, нарушение геометрии щек или биение выходных частей вала. Эти признаки нельзя оценивать изолированно: похожие симптомы могут возникать из-за подшипников, поршневой группы или других деталей двигателя, поэтому перед разборкой желательно определить источник шума и люфта.

Что проверить при подборе

• Модель двигателя. Изделие рассчитано на ИЖ Планета, однако конкретную модификацию и год выпуска мотоцикла следует учитывать отдельно.
• Посадочные размеры. Сравните диаметры и длину шеек, расстояние между щеками, места установки подшипников и общую длину с демонтированной деталью.
• Соединения по обеим сторонам. Должны совпадать форма посадок, резьбовые участки, пазы и места сопряжения с установленными в двигателе деталями.
• Шатунная часть. Проверьте размеры верхней головки шатуна и ее соответствие поршневому пальцу применяемой цилиндро-поршневой группы.
• Подшипники. До монтажа сопоставьте их размеры с гнездами картера и посадочными поверхностями вала.

Название семейства мотоцикла само по себе недостаточно для окончательного выбора: на технике разных лет могли быть установлены детали иной модификации или ранее переделанный двигатель. Наиболее надежный способ подбора — сопоставить новый комплект со снятым коленвалом и измерить критические посадочные места до начала сборки.

Подготовка и установка

Замена коленвала выполняется при разобранном двигателе. Перед монтажом очищают картер и проверяют гнезда подшипников, состояние сопрягаемых деталей и отсутствие повреждений на посадках. Вал следует проверить на свободное вращение шатуна, недопустимый люфт и биение. Усилие при запрессовке прикладывают через подходящую монтажную оправку к той обойме подшипника, которая устанавливается с натягом; удары по щекам, шатуну и выходным частям вала могут нарушить геометрию сборки.

После установки контролируют свободное вращение без заеданий, положение коленвала в картере и корректное сопряжение деталей с обеих сторон. Сборку и регулировку выполняют по руководству для конкретной версии двигателя ИЖ Планета. Такой подход помогает заранее выявить несовпадение посадок и избежать повторной разборки мотора.
