Ремкомплект механизма выжима сцепления (полуавтомат) Active

Ремкомплект механизма выжима сцепления Active

Комплект предназначен для ремонта механизма управления полуавтоматическим сцеплением на мопедах семейства Active. Он применяется в четырехтактной трансмиссии, где сцепление управляется совместно с переключением передач и не требует отдельного рычага на руле. Детали набора передают усилие внутри механизма выжима, обеспечивая его взаимодействие со сцеплением при переключении.

Ремкомплект относится к запчастям для китайских мопедов и питбайков с двигателями объемом 110 или 125 см³. В перечне применяемости указаны Viper Active и ряд близких по конструкции моделей. При этом название Active само по себе не подтверждает полную взаимозаменяемость: двигатели одной серии могут различаться крышкой картера, приводом выжима, формой посадочных мест и исполнением крепежа.

Состав и назначение деталей

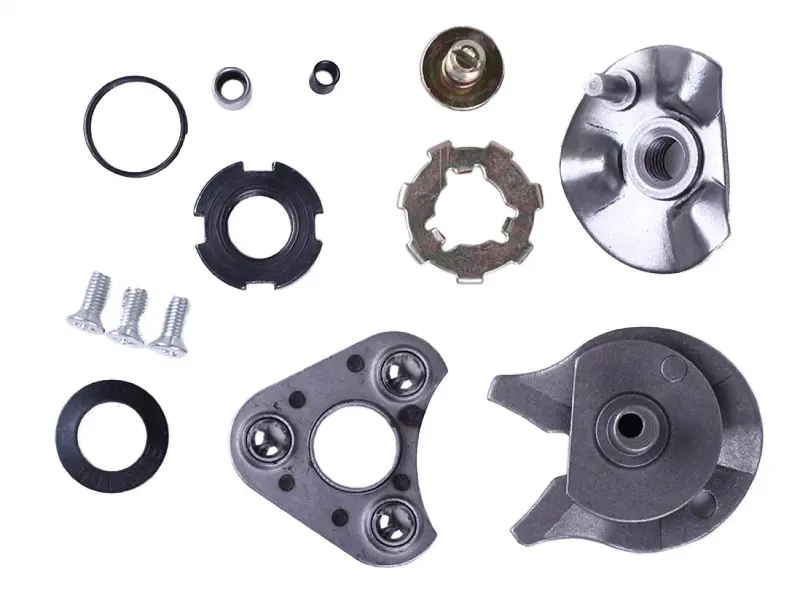

Набор объединяет основные компоненты внутреннего механизма выжима: треугольную пластину с тремя шариками, поворотную деталь с профильными выступами, резьбовую опору с регулировочным винтом, стопорную пластину, кольца, втулки, шайбу и три винта. Такая комплектация позволяет заменить группу взаимосвязанных деталей, если отдельные поверхности, крепления или регулировочные компоненты уже изношены.

• Пластина с тремя шариками участвует в работе выжимного механизма и должна перемещаться без заеданий.
• Профильная поворотная деталь взаимодействует с остальными компонентами привода, поэтому ее форма и положение имеют значение при сборке.
• Резьбовая опора и регулировочный винт используются при установке и последующей настройке механизма.
• Стопорные, уплотнительные и дистанционные детали помогают правильно собрать соединение и сохранить предусмотренное взаимное положение компонентов.
• Три винта предназначены для крепления соответствующей пластины; перед монтажом необходимо сравнить их резьбу и длину со штатным крепежом.

Когда нужен такой ремкомплект

Проверка механизма актуальна, если после регулировки сцепление выключается не полностью, переключение сопровождается повышенным усилием, настройка быстро сбивается либо внутри привода обнаружены выработка, поврежденная резьба, деформированные стопорные детали или заедание шариков. Эти признаки могут иметь и другие причины, поэтому до разборки следует проверить регулировку, состояние сцепления и сопряженных деталей трансмиссии.

Комплект рассчитан именно на восстановление механизма выжима. Он не заменяет корзину сцепления, фрикционные диски или весь узел в сборе. Если неисправность связана с дисками, пружинами, корзиной либо наружными деталями переключения, потребуется отдельная диагностика и соответствующие запчасти.

Как проверить совместимость

Для точного подбора сопоставьте тип двигателя, его объем, исполнение полуавтоматического сцепления и устройство снятых деталей. Особенно важны форма треугольной пластины, количество и расположение шариков, профиль поворотной детали, положение направляющего выступа, конфигурация резьбовой опоры, места крепления и размеры колец. Сравнивать следует весь набор признаков, а не только модель мопеда или объем двигателя.

Перед сборкой очистите посадочную зону и проверьте сопряженные поверхности, резьбу, отверстия и регулировочный механизм. Детали устанавливают в штатной последовательности и ориентации, предусмотренной конструкцией конкретного двигателя. Смазку, момент затяжки крепежа и порядок регулировки выбирают по сервисным данным мопеда. После монтажа необходимо отрегулировать привод и проверить выключение сцепления и переключение передач до обычной эксплуатации.
