Воздушный фильтр нулевого сопротивления Ø38 мм, 90°, «турбина», хром

Воздушный фильтр нулевого сопротивления Ø38 мм с угловым патрубком

Компактный воздушный фильтр предназначен для установки непосредственно на впускной патрубок подходящего карбюратора или другого элемента впускной системы мототехники. Посадочный внутренний диаметр составляет 38 мм. Угловая конфигурация 90° позволяет расположить корпус фильтра сбоку от точки подключения — это особенно удобно там, где для прямой модели не хватает места из-за рамы, облицовки или соседних деталей.

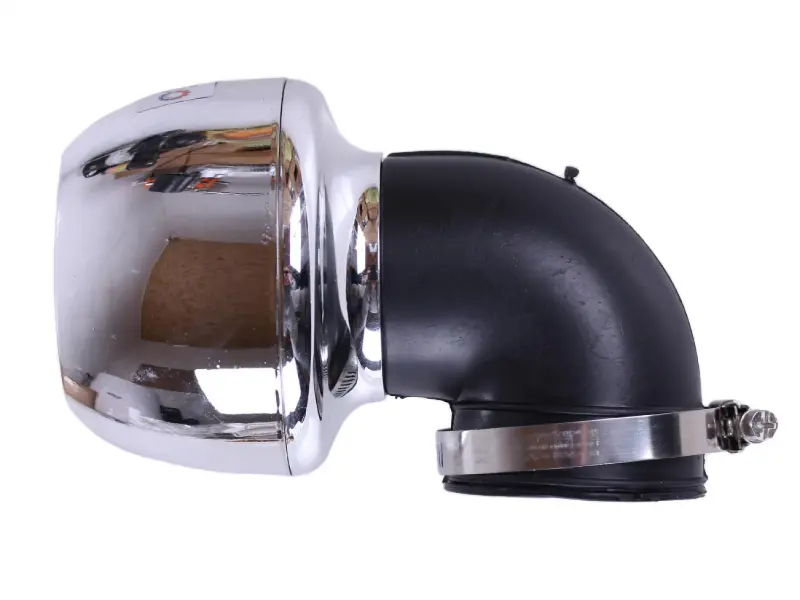

Модель выполнена в форме «турбина»: фильтрующая часть закрыта округлой хромированной крышкой, а с посадочным отверстием ее соединяет черный угловой патрубок. На патрубке установлен червячный хомут, которым соединение фиксируется после посадки на впуск. Такая компоновка помогает аккуратно разместить фильтр в ограниченном пространстве и выбрать положение корпуса с учетом окружающих компонентов.

Назначение и особенности конструкции

Фильтр очищает воздух, поступающий во впуск двигателя. Он устанавливается перед карбюратором и препятствует прямому попаданию дорожной пыли и других загрязнений во впускной тракт. Исправный фильтр должен сидеть плотно, не иметь разрывов и не оставлять открытых зазоров в месте соединения. Состояние этой детали непосредственно влияет на чистоту поступающего воздуха, поэтому ее осматривают во время обслуживания мототехники.

• Посадочный диаметр 38 мм: позволяет подбирать фильтр по наружному диаметру ответного впускного патрубка.
• Изгиб 90°: переносит корпус в сторону относительно места подключения и помогает установить его при недостатке пространства по прямой.
• Форма «турбина» и хромированная крышка: придают впускной зоне компактный законченный вид.
• Хомут на посадочном патрубке: обеспечивает механическую фиксацию соединения после правильной установки.

Как проверить совместимость

Основной параметр выбора — наружный диаметр детали, на которую надевается фильтр. Для этой модели он должен соответствовать внутренней посадке 38 мм. Измерять следует именно место установки, а не условный размер карбюратора, диаметр диффузора или старого корпуса воздушного фильтра. Также необходимо учитывать направление изгиба и свободное пространство для округлого корпуса.

До установки сравните новый фильтр со старой конфигурацией впуска. Проверьте диаметр и длину посадочной зоны, возможность полностью надеть патрубок, положение винта хомута и отсутствие контакта корпуса с нагретыми или подвижными деталями. Универсальная посадка по диаметру не означает совместимость со всеми моделями мотоциклов, скутеров и мопедов: одинаковый размер соединения может сочетаться с разной компоновкой рамы и двигателя.

Установка и обслуживание

Посадочную поверхность перед монтажом очищают от пыли и масляных отложений. Патрубок надевают без перекоса на достаточную глубину, затем ориентируют изгиб так, чтобы корпус не упирался в окружающие элементы. Хомут затягивают равномерно: соединение должно быть плотным, но патрубок не следует деформировать чрезмерным усилием. После монтажа проверяют устойчивость фильтра и герметичность стыка.

Поводом для проверки или замены служат заметное загрязнение, повреждение фильтрующей части, трещины патрубка либо ослабление посадки. После изменения штатной конфигурации впуска необходимо оценить работу двигателя на разных режимах и при необходимости настроить систему питания согласно требованиям конкретной техники. Правильно выбранная модель Ø38 мм подходит для ремонта или переоборудования впуска, когда требуется компактный фильтр с боковым расположением корпуса.
