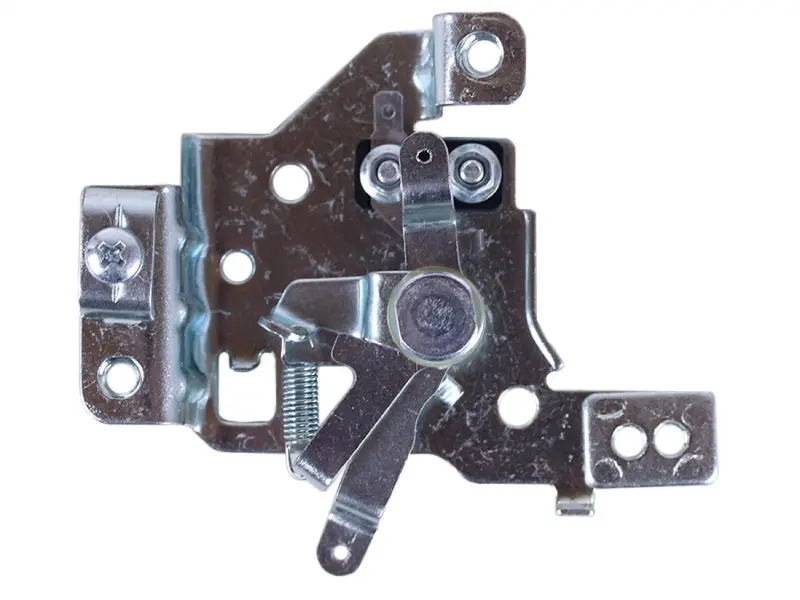

Механизм управления оборотами двигателя P65/70F (ZS), в сборе

Механизм управления оборотами двигателя P65/70F (ZS)

Узел предназначен для системы регулирования частоты вращения одноцилиндровых бензиновых двигателей 1P65F и 1P70F с воздушным охлаждением. Такие двигатели применяются на мотоблоках и культиваторах. Механизм передает управляющее воздействие через рычажную систему и помогает изменять положение связанных деталей управления двигателем. Его выбирают для ремонта техники, если штатная сборка повреждена, заедает, имеет деформированные рычаги или не позволяет правильно настроить управление оборотами.

Деталь поставляется в собранном виде: на общей пластине-основании размещены подвижные рычаги, оси, возвратная пружина и точки крепления. Такая компоновка позволяет заменить механизм целиком, сохранив взаимное расположение его основных деталей. Основание имеет несколько крепежных отверстий, а рычажная часть рассчитана на соединение со штатными тягами и пружинами двигателя. После монтажа все подвижные соединения должны перемещаться свободно, без перекоса и касания соседних деталей.

Основные характеристики

• Назначение: управление частотой вращения двигателя в составе штатной системы регулирования.
• Совместимые обозначения двигателей: 1P65F и 1P70F; в товарных каталогах также используются обозначения P65F, P70F и P65/70F.
• Тип двигателя: одноцилиндровый четырехтактный бензиновый двигатель с воздушным охлаждением.
• Применение: мотоблоки и культиваторы с соответствующей модификацией двигателя.
• Габаритные размеры: 105 × 96 × 42 мм.
• Масса: 129 г.
• Исполнение: механизм в сборе на едином основании с рычажными деталями и пружиной.

Как проверить совместимость

При подборе ориентируйтесь прежде всего на модель двигателя, а не только на название мотоблока или культиватора. Обозначение силового агрегата должно соответствовать серии 1P65F либо 1P70F. У техники одного назначения могут применяться разные моторы и варианты системы управления, поэтому дополнительно сравните старую и новую детали по форме основания, расположению крепежных отверстий, количеству и направлению рычагов, положению осей, месту установки пружины и точкам присоединения тяг.

Полезно измерить снятый механизм по крайним точкам и сопоставить результат с габаритами 105 × 96 × 42 мм. Совпадение только общей длины недостаточно: решающее значение имеют монтажная геометрия и направление движения рычажной части. Если прежняя деталь была погнута, перед сравнением учитывайте ее исходное положение, поскольку деформация может изменить расстояние между точками соединения и создать ошибочное впечатление о несовместимости.

Установка и настройка

Перед разборкой зафиксируйте расположение всех тяг и пружин штатного механизма. Сначала закрепите основание в предусмотренных точках, затем восстановите соединения в той же последовательности, которая предусмотрена конструкцией двигателя. Пружину нельзя переставлять в случайное отверстие: изменение точки зацепления влияет на ход рычага и настройку регулирования. Крепеж затягивают равномерно, контролируя, чтобы пластина не смещалась, а рычаги сохраняли свободный ход.

После установки проверьте перемещение управления на заглушенном двигателе. Рычаги должны возвращаться без задержек, тяги не должны выпадать из соединений или упираться в корпусные детали. Первый запуск выполняют с безопасного режима малых оборотов, после чего оценивают реакцию двигателя на управление. Если обороты остаются нестабильными, дополнительно проверяют правильность подключения тяг, состояние пружин, свободный ход дроссельного механизма и регулировку по инструкции к конкретному двигателю.

Этот механизм подходит для планового восстановления управления двигателем P65/70F и для ремонта после механического повреждения штатной рычажной сборки. Точная сверка модели мотора и монтажной геометрии помогает установить деталь без переделки креплений и сохранить предусмотренную схему взаимодействия тяг и пружин.
