Подшипник роликовый конический 30202, 15×35×11,75 мм

Конический роликовый подшипник 30202

Однорядный подшипник 30202 предназначен для опоры вращающегося вала и восприятия комбинированной нагрузки. Конические ролики и наклонные дорожки качения позволяют детали одновременно воспринимать радиальную нагрузку и осевое усилие, направленное в одну сторону. Такое исполнение применяют в механизмах, где обычной радиальной опоры недостаточно и требуется контролировать положение вала вдоль его оси.

Конструкция и принцип работы

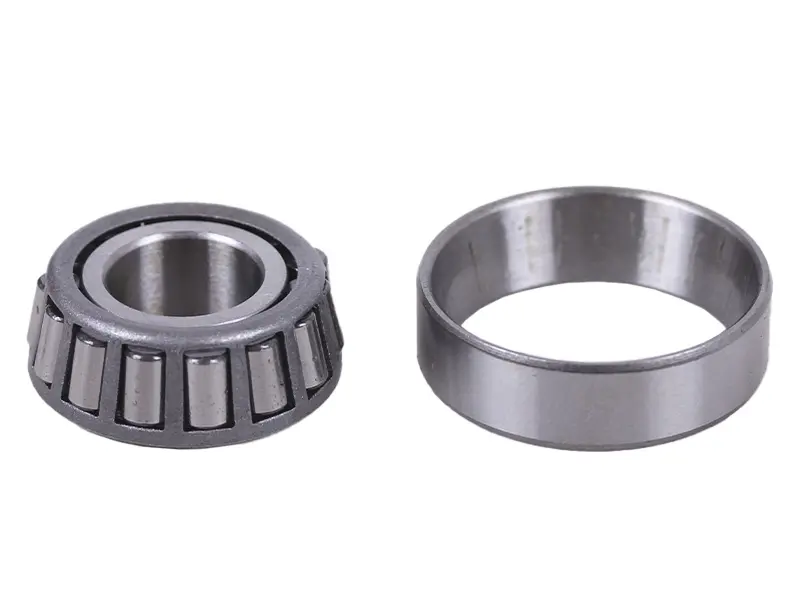

Подшипник имеет разъёмное исполнение. Его внутренняя часть объединяет кольцо, конические ролики и сепаратор, а отдельное наружное кольцо образует ответную дорожку качения. Благодаря раздельной конструкции внутреннюю сборку и наружное кольцо можно устанавливать независимо. При этом обе части должны работать совместно как один подшипник: использование нового кольца с изношенной ответной частью может нарушить правильный контакт роликов с дорожкой.

Один подшипник воспринимает осевую нагрузку только в одном направлении. Если механизм должен удерживать вал при осевых усилиях с обеих сторон, обычно применяют два конических подшипника во встречной схеме. Расположение пары, величину осевого зазора или предварительного натяга определяет конструкция конкретного механизма, поэтому эти параметры задают по его технической документации.

Основные размеры

• Внутренний диаметр: 15 мм.
• Наружный диаметр: 35 мм.
• Общая монтажная ширина: 11,75 мм.
• Тип: однорядный конический роликовый подшипник.
• Обозначение: 30202.

При подборе необходимо одновременно сверить все три габарита. Размер 15 мм относится к посадке внутреннего кольца на вал, 35 мм — к посадке наружного кольца в корпус, а 11,75 мм — к общей ширине собранного подшипника. Совпадение только внутреннего или наружного диаметра не подтверждает взаимозаменяемость.

Как проверить совместимость

Перед заказом сравните обозначение 30202, посадочные диаметры и общую ширину с параметрами снятой детали и требованиями механизма. Учитывайте форму посадочных мест, расположение упорных буртов, направление осевой нагрузки и схему второй опоры вала. Если в обозначении прежнего подшипника после цифр присутствовали дополнительные буквы или знаки, их значение следует проверить отдельно: суффиксы могут указывать на исполнение, точность или другие параметры, которые нельзя определять только по базовому номеру 30202.

Для измерения старой детали очистите посадочные поверхности и проверяйте диаметры на участках без выраженной выработки. Одновременно осмотрите вал и корпус: задиры, коррозия, овальность или повреждение упорных поверхностей могут помешать правильной установке даже при точном совпадении номинальных размеров.

Установка и обслуживание

Монтажное усилие прикладывают к тому кольцу, которое устанавливается с натягом: к внутреннему при посадке на вал или к наружному при запрессовке в корпус. Нагрузку не следует передавать через ролики и дорожки качения. Посадочные места очищают, а кольца устанавливают без перекоса. После сборки регулируют осевой зазор либо предварительный натяг в соответствии с устройством механизма, применяют предусмотренную для него смазку и проверяют свободное, равномерное вращение.

Поводом для проверки подшипника служат заметный люфт, шероховатое вращение, посторонний шум, следы выкрашивания или выраженная выработка дорожек и роликов. При замене важно оценить не только сам подшипник, но и сопряжённые посадочные поверхности: их состояние напрямую влияет на положение колец и распределение нагрузки после ремонта.
