Вал коромысел для двигателя 192D

Вал коромысел для двигателя 192D

Деталь предназначена для ремонта клапанного механизма одноцилиндрового дизельного двигателя 192D с воздушным охлаждением. Вал служит опорой для коромысел и обеспечивает их правильное положение относительно клапанов. Через коромысла передается усилие, необходимое для открытия впускного и выпускного клапанов, поэтому состояние опоры непосредственно влияет на свободу перемещения деталей и сохранение отрегулированных зазоров.

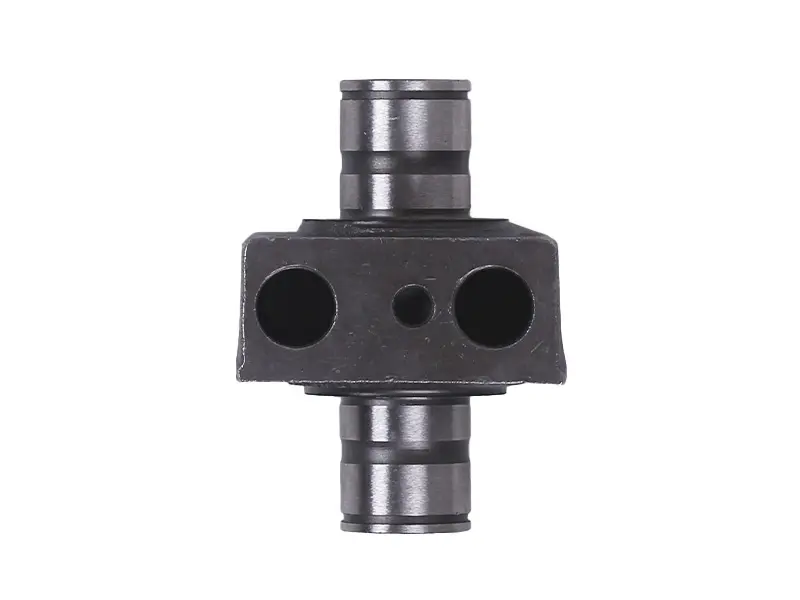

Конструкция включает центральный корпус и две цилиндрические опорные части, расположенные на одной оси. В корпусе предусмотрены два крупных отверстия и одно центральное отверстие меньшего диаметра. Такая конфигурация важна при подборе: внешне похожие детали для других дизельных двигателей могут отличаться расположением отверстий, длиной и диаметром опорных участков, формой корпуса или способом фиксации.

Когда требуется проверка и замена

Вал коромысел проверяют при ремонте головки цилиндра, обслуживании клапанного механизма, появлении люфта коромысел или постороннего стука в верхней части двигателя. Причиной замены могут стать выработка опорных поверхностей, повреждение посадочных участков, деформация корпуса либо чрезмерный зазор между валом и коромыслами. Продолжительная работа с изношенной опорой способна нарушить стабильность движения коромысел и затруднить точную регулировку клапанов.

Сам по себе шум в головке цилиндра не подтверждает неисправность именно этой детали. Перед ремонтом проверяют состояние коромысел, регулировочных винтов, клапанов, толкателей и сопряженных посадочных мест. Комплексная диагностика помогает определить источник люфта и не оставлять в механизме детали с совместной выработкой.

Что сравнить перед покупкой

• Модель двигателя: изделие рассчитано на двигатель 192D. Обозначение двигателя нужно проверять по техническим данным установленного силового агрегата, а не только по названию мотоблока.
• Общая форма: сравните корпус, расположение двух крупных отверстий и центрального отверстия с демонтированной деталью.
• Посадочные размеры: должны совпадать длина, диаметр и взаимное положение цилиндрических опорных частей.
• Сопряжение с коромыслами: коромысла должны соответствовать валу по посадке и свободно перемещаться без чрезмерного бокового люфта и заедания.
• Место фиксации: проверьте расположение крепежного отверстия и ориентацию корпуса относительно элементов головки цилиндра.

Маркировка 192D относится к двигателю, однако у техники разных выпусков и комплектаций возможны конструктивные различия. Наиболее надежный способ подбора — одновременно сверить модель двигателя, форму снятой опоры и фактические посадочные размеры. Деталь не следует выбирать только по мощности техники или внешнему сходству мотоблока.

Установка и обслуживание

Монтаж выполняют при открытом клапанном механизме после очистки места установки. До сборки осматривают коромысла и сопряженные поверхности: выраженные задиры, овальная выработка или поврежденные посадки могут потребовать замены нескольких связанных деталей. Вал устанавливают в той же ориентации, которую предусматривает конструкция двигателя, без ударной запрессовки и перекоса.

Крепеж затягивают в соответствии с документацией двигателя 192D. После сборки необходимо проверить свободу движения коромысел, установить клапанные зазоры по регламенту конкретного двигателя и вручную проконтролировать работу механизма перед запуском. После непродолжительной пробной работы полезно повторно оценить отсутствие постороннего стука и стабильность регулировки. Правильно подобранный вал возвращает коромыслам штатную опору и помогает восстановить корректную работу клапанного механизма.
