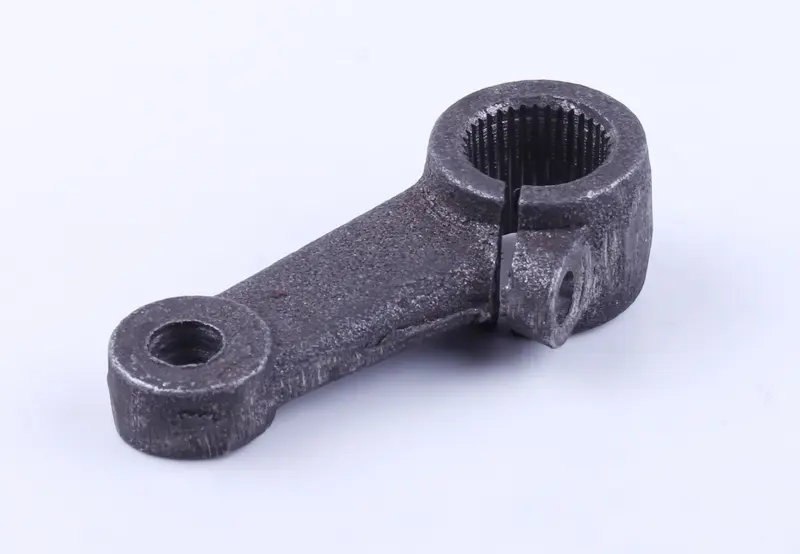

Рычаг тормозного кулака для Xingtai 24B, Shifeng 244, Taishan 25 TD

Рычаг тормозного кулака для Xingtai 24B, Shifeng 244 и Taishan 25 TD

Рычаг предназначен для механического привода тормоза минитрактора. Он соединяет тормозную тягу с валом разжимного кулака и передает создаваемое педалью усилие внутрь тормозного механизма. При перемещении тяги рычаг поворачивает вал, после чего кулак воздействует на колодки. Поэтому состояние этой небольшой детали непосредственно влияет на точность передачи движения, ход привода и возможность правильно отрегулировать тормоз.

С одной стороны предусмотрено отверстие диаметром 8 мм для соединения с тягой. С другой находится разрезная шлицевая посадка диаметром 16,5 мм, охватывающая соответствующий вал. Стяжное соединение с резьбой М6 фиксирует рычаг после установки. Такая компоновка позволяет передавать поворот без промежуточных шарниров непосредственно на вал кулака. Общая длина детали составляет 77 мм, высота части под тягу — 10 мм, высота шлицевой части — 20 мм. Масса — 110 г.

Назначение и совместимость

Деталь применяется в тормозной системе минитракторов Xingtai 24B и Shifeng 244; товарные карточки этой позиции также указывают Taishan 25. Для техники Taishan с обозначением 25 TD подбор следует выполнять по размерам снятого рычага и устройству привода. Совпадение названия модели само по себе недостаточно, поскольку в разных выпусках техники могут использоваться отличающиеся валы, тяги и варианты крепления.

• Общая длина: 77 мм.
• Отверстие под тягу: 8 мм.
• Диаметр шлицевой посадки: 16,5 мм.
• Высота части под тягу: 10 мм.
• Высота шлицевой части: 20 мм.
• Резьба стяжного соединения: М6.
• Масса: 110 г.

Как проверить деталь перед заказом

Сравните старый рычаг по общей длине, диаметру отверстия под тягу, диаметру и высоте шлицевой посадки. Проверьте форму плеча, расположение малого отверстия относительно шлицевого кольца, наличие разреза и стяжного крепления. Отдельно оцените профиль и состояние шлицев на валу: подходящий наружный диаметр без совпадения профиля не обеспечивает правильной посадки. Если прежняя деталь установлена под определенным углом, зафиксируйте ее положение до разборки — это упростит восстановление исходной геометрии привода.

Установка и регулировка

Перед монтажом очищают посадочную поверхность вала и проверяют, нет ли на ней замятых либо сорванных шлицев. Рычаг устанавливают в положении, соответствующем снятой детали и диапазону перемещения тормозной тяги. После посадки затягивают стяжное соединение М6, присоединяют тягу и контролируют свободу движения механизма. Рычаг не должен касаться соседних деталей на всем рабочем ходе.

После сборки необходимо проверить свободный ход педали и действие тормоза согласно инструкции конкретного минитрактора. Если регулировочного диапазона тяги не хватает, педаль возвращается не полностью либо торможение начинается неравномерно, следует повторно проверить положение рычага на шлицах и состояние сопряженных деталей. Изношенные шлицы, вытянутое отверстие под тягу, трещина возле разрезной посадки или деформация плеча являются основаниями для замены рычага, поскольку такие повреждения создают люфт и ухудшают передачу усилия.

Эта позиция подходит для ремонта механического тормозного привода при подтвержденном совпадении модели и всех присоединительных размеров. Тщательная сверка со снятой деталью помогает сохранить правильное положение тяги и получить предусмотренный конструкцией ход тормозного механизма после сборки.
