Шестерня ведомая КПП Z-61 для Xingtai 24B, Shifeng 244, Taishan 24

Ведомая шестерня КПП Z-61 для минитрактора

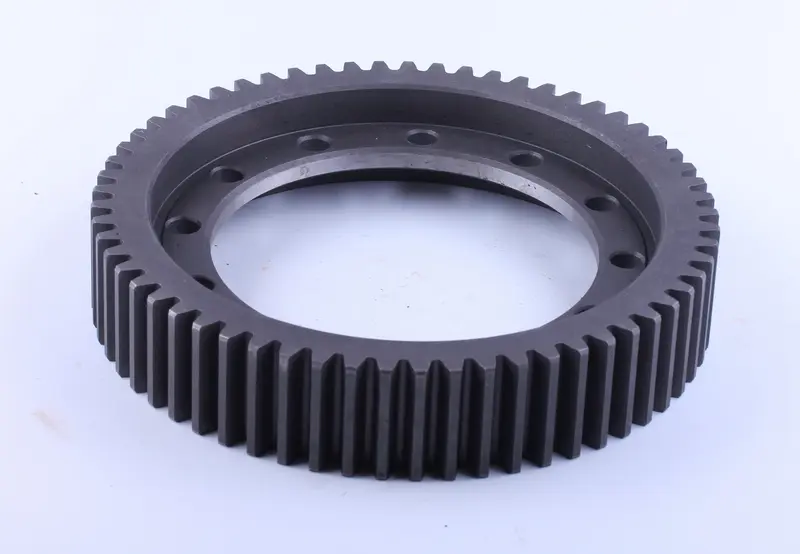

Кольцевая ведомая шестерня предназначена для ремонта коробки передач минитракторов Xingtai 24B, Shifeng 244 и Taishan 24. Наружный зубчатый венец имеет 61 прямой зуб, а во внутренней части расположены восемь сквозных крепежных отверстий. Такая конфигурация рассчитана на установку шестерни в соответствующее посадочное сопряжение трансмиссии и передачу крутящего момента при зацеплении с парной зубчатой деталью.

Шестерню выбирают для восстановления КПП при повреждении зубьев, выраженном износе зубчатого венца, нарушении посадки или появлении недопустимого люфта. Изношенная деталь может сопровождаться посторонним шумом, ударами при работе передачи и неравномерным контактом зубьев. При ремонте необходимо оценивать не только состояние самой шестерни, но и сопряженную с ней деталь: установка нового венца в пару с сильно изношенными зубьями не устраняет причину неправильного зацепления.

Основные параметры

• Тип: ведомая кольцевая шестерня коробки передач.
• Число зубьев: 61, обозначение Z-61.
• Тип зубьев: прямые.
• Наружный диаметр: 247 мм.
• Внутренний диаметр: 155 мм.
• Общая высота: 48 мм.
• Диаметр крепежных отверстий: 12,5 мм.
• Расстояние между центрами соседних отверстий: 45 мм.
• Количество сквозных крепежных отверстий: 8.
• Масса: 4892 г.
• Каталожное обозначение: 12.37.153.
• Применение: Xingtai 24B, Shifeng 244 и Taishan 24.

Как проверить совместимость

Совпадения только по марке минитрактора недостаточно: у техники разных лет и модификаций могут отличаться исполнение КПП и установочные параметры. Перед заказом сравните старую деталь по числу и профилю зубьев, наружному и внутреннему диаметрам, общей высоте, количеству отверстий, их диаметру и расположению. Отдельно проверьте форму внутренней ступени и положение зубчатого венца относительно крепежной плоскости. Все точки крепления должны совпадать без доработки отверстий и принудительного смещения детали.

Обозначение Z-61 указывает количество зубьев, но само по себе не подтверждает взаимозаменяемость с любой другой шестерней на 61 зуб. Для правильного зацепления должны соответствовать геометрия венца, шаг и профиль зубьев, ширина контактной поверхности, посадочные размеры и взаимное положение сопрягаемых деталей. Наиболее надежный способ подбора — сопоставить перечисленные параметры с демонтированной шестерней и технической документацией конкретной коробки передач.

Рекомендации по установке

До монтажа очистите посадочную поверхность и проверьте ее на задиры, деформацию и следы проворачивания. Осмотрите крепеж, соседнюю шестерню, опоры валов и доступные подшипники: люфт или перекос в этих местах способен нарушить пятно контакта новых зубьев. Деталь устанавливают ровно, без ударной посадки и перекоса, а крепеж затягивают в последовательности и с усилием, предусмотренными изготовителем техники.

После сборки следует проверить свободное вращение механизма, отсутствие закусывания и корректность зацепления на полном обороте. Настройку зазоров и заполнение КПП смазочным материалом выполняют по руководству для соответствующей модели минитрактора. Контроль размеров до разборки и внимательная проверка сопряженных деталей помогают избежать повторного ремонта и преждевременного износа зубчатой пары.
