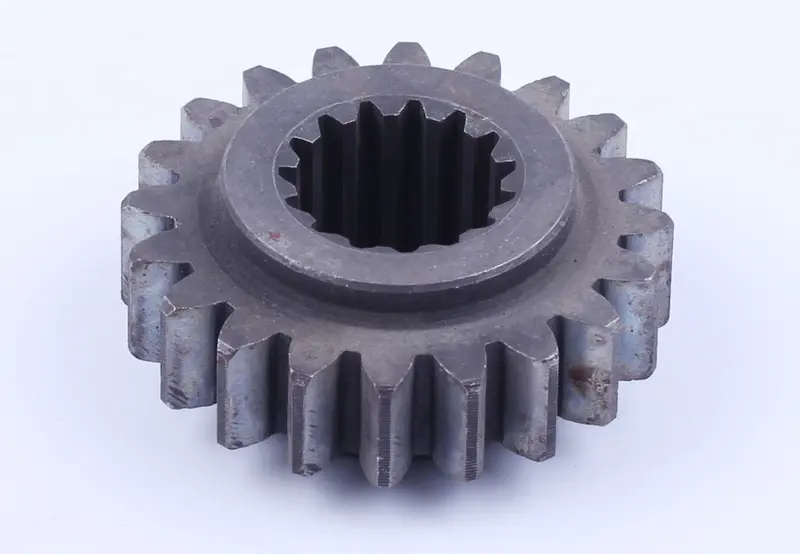

Шестерня ВОМ Z-15/20 21×57,5×24 мм Jinma 200/204/240/244

Шестерня ВОМ Z-15/20 для минитракторов Jinma

Деталь предназначена для ремонта механизма вала отбора мощности минитракторов Jinma 200, 204, 240 и 244. Она устанавливается на вал посредством внутреннего шлицевого отверстия, а наружные прямые зубья входят в зацепление с соседней шестерней. Такое соединение передает вращение внутри механизма ВОМ, поэтому точное соответствие посадки и зубчатого венца особенно важно при подборе запчасти.

Шестерня имеет обозначение Z-15/20, внутренний диаметр 21 мм, наружный диаметр 57,5 мм и общую высоту 24 мм. Каталожный номер по руководству — 184.37.403-1. Конструкция включает наружный зубчатый венец, центральное шлицевое отверстие и выступающую ступицу. Наличие нескольких связанных размеров означает, что выбирать деталь только по названию модели трактора недостаточно: разные исполнения трансмиссии могут использовать внешне близкие, но невзаимозаменяемые шестерни.

Что сверить перед выбором

• Исполнение: шестерня механизма ВОМ с конфигурацией Z-15/20.
• Посадочное отверстие: внутренний диаметр 21 мм и шлицевая форма соединения с валом.
• Габариты: наружный диаметр 57,5 мм и общая высота 24 мм.
• Каталожное обозначение: 184.37.403-1, если оно указано в документации обслуживаемой модификации.
• Применяемость: Jinma 200, Jinma 204, Jinma 240 или Jinma 244 с соответствующим вариантом механизма ВОМ.
• Геометрия: расположение ступицы, ширина зубчатого венца, профиль наружных зубьев и внутреннего шлицевого отверстия должны совпадать со снятой деталью.

Замена требуется при сколах или выраженной выработке зубьев, повреждении внутренних шлицев, заметном люфте на валу либо деформации посадочной части. Шум, периодические удары и неравномерное вращение при включении ВОМ также служат поводом разобрать механизм и проверить состояние зубчатой пары. Эти признаки не всегда связаны только с одной шестерней, поэтому одновременно осматривают сопряженную деталь, вал, опоры и фиксирующие компоненты.

Подготовка и установка

Перед монтажом посадочное место очищают от загрязнений и продуктов износа, затем проверяют вал и соседнюю шестерню. Новая деталь должна надеваться на шлицы без перекоса и занимать предусмотренное конструкцией положение. Принудительная посадка с ударами может повредить зубья, ступицу или вал и не устраняет причину неправильного совмещения. Крепежные и регулировочные операции выполняют в соответствии с руководством конкретной модификации Jinma.

После сборки полезно проконтролировать свободное вращение механизма вручную до запуска техники: не должно быть закусывания, чрезмерного люфта или неравномерного контакта. Затем проверяют работу ВОМ сначала без нагрузки, обращая внимание на посторонний шум и вибрацию. Правильный подбор по обозначению Z-15/20, трем основным размерам, шлицевой посадке и геометрии ступицы помогает восстановить штатное зацепление без доработки детали.

Эта шестерня подходит для планового ремонта или восстановления механизма ВОМ после повреждения зубчатого зацепления. Для уверенного заказа сопоставьте модель и модификацию минитрактора, номер 184.37.403-1 в технической документации, размеры 21×57,5×24 мм и все посадочные особенности демонтированной шестерни.
