Прокладка ГБЦ Ø130 мм KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24

Прокладка ГБЦ Ø130 мм для двигателя KM130/138

Деталь предназначена для дизельных четырехтактных двигателей KM130/138 с водяным охлаждением, применяемых на минитракторах Xingtai 24B, Shifeng 244 и Taishan 24. Прокладка устанавливается между блоком цилиндров и головкой, где одновременно герметизирует зону сгорания, масляные полости и каналы охлаждающей жидкости. Такое разделение сред необходимо для сохранения компрессии, нормальной циркуляции масла и охлаждающей жидкости, а также для отсутствия прорыва газов наружу.

Назначение и особенности формы

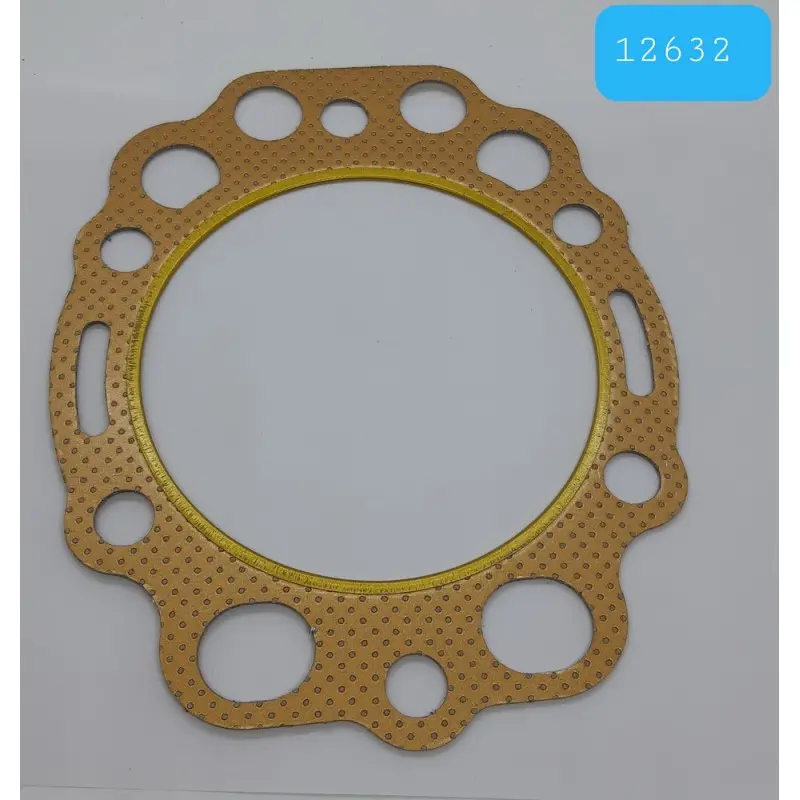

Центральное отверстие под цилиндр имеет диаметр 130 мм и выполнено с кольцевым кантом. По контуру расположены круглые и овальные отверстия, а также продольные прорези для совмещения с каналами и крепежными точками двигателя. После затяжки головки прокладка работает под равномерным прижимом по всей плоскости соединения. Поэтому соответствие контура, расположения отверстий и толщины имеет такое же значение, как обозначение модели двигателя.

Для этой позиции указаны габариты 215 × 176 мм и толщина 2 мм. Эти параметры позволяют отличить прокладку от деталей для внешне похожих одноцилиндровых дизелей. Она рассчитана на двигатели семейства KM130/138 и заявленные модели техники; подбор только по мощности или названию минитрактора недостаточен, поскольку в разных выпусках могут применяться отличающиеся модификации двигателя.

Что проверить перед выбором

• Марку двигателя: на технике должен быть установлен KM130 либо KM138, для которого предусмотрено отверстие цилиндра диаметром 130 мм.
• Модель техники: заявленная применяемость охватывает Xingtai 24B, Shifeng 244 и Taishan 24.
• Размеры: сопоставьте диаметр центрального отверстия, общую длину 215 мм, ширину 176 мм и толщину 2 мм с параметрами демонтированной детали.
• Геометрию: проверьте взаимное положение отверстий под каналы и крепеж, включая две вытянутые прорези. Все проходы должны совпасть без подрезки и растачивания.
• Обозначение: при подборе по документации двигателя ориентируйтесь на KM138-01030 вместе с моделью мотора и размерами, а не отдельно от них.

Подготовка и установка

Перед монтажом головку и верхнюю плоскость блока очищают от остатков прежней прокладки, масла и загрязнений. Поверхности проверяют на повреждения, следы прорыва газов и отклонение от плоскости: загрязнение или деформация мешают создать равномерный прижим. Прокладку размещают по центру блока без перегибов, совмещая центральное отверстие и все проходы. Произвольно наносить масло, смазку или герметизирующий состав на ее плоскости не следует; способ установки должен соответствовать ремонтному руководству двигателя.

Головку затягивают в установленной для KM130/138 последовательности и с указанным изготовителем моментом. Значения усилия нельзя подменять универсальной схемой: от равномерности прижима зависит герметичность зоны сгорания и каналов. Состояние резьбы и болтов головки также проверяют по требованиям руководства, а после снятия головки ставят новую прокладку.

Замена требуется при ремонте со снятием ГБЦ, а также после подтверждения утечки между головкой и блоком. Признаками нарушения герметичности могут быть прорыв газов, следы масла или охлаждающей жидкости на стыке, смешивание сред и повторяющийся перегрев. Перед установкой новой детали устраняют причину повреждения — перегрев, нарушение плоскости или неправильный прижим, — чтобы восстановить надежное соединение двигателя.
